Когда завхоз или прораб говорит «нужна траншея во дворе под трубу», за этой фразой обычно стоит одна из трёх разных задач: протянуть водопровод к складу или цеху, сделать дренаж или отвод воды с парковки, проложить самотечную канализацию от бытовки или теплицы. Каждая задача требует своей трубы, своей глубины и своей технологии укладки, а ошибка на этапе закупки оборачивается либо промёрзшей трубой зимой, либо заилившимся дренажем через сезон, либо штрафом за раскопанный газон. В этой статье разберём сценарии по критериям, которые важны именно закупщику: назначение, материал трубы, объём земляных работ, бюджет и что ещё придётся купить помимо самой трубы.
Если вы отвечаете за объект — склад, производство, парковку, тепличное хозяйство, — вы уже знаете, что вскрыть двор — это не только выкопать яму. Это согласование, техника, материалы для основания, восстановление покрытия и обязательно ограждение на время работ. Открытая траншея без ограждения — это риск для людей, техники и вашего бюджета. Поэтому к выбору трубы и организации работ подходим системно: сначала сценарий, потом закупка.

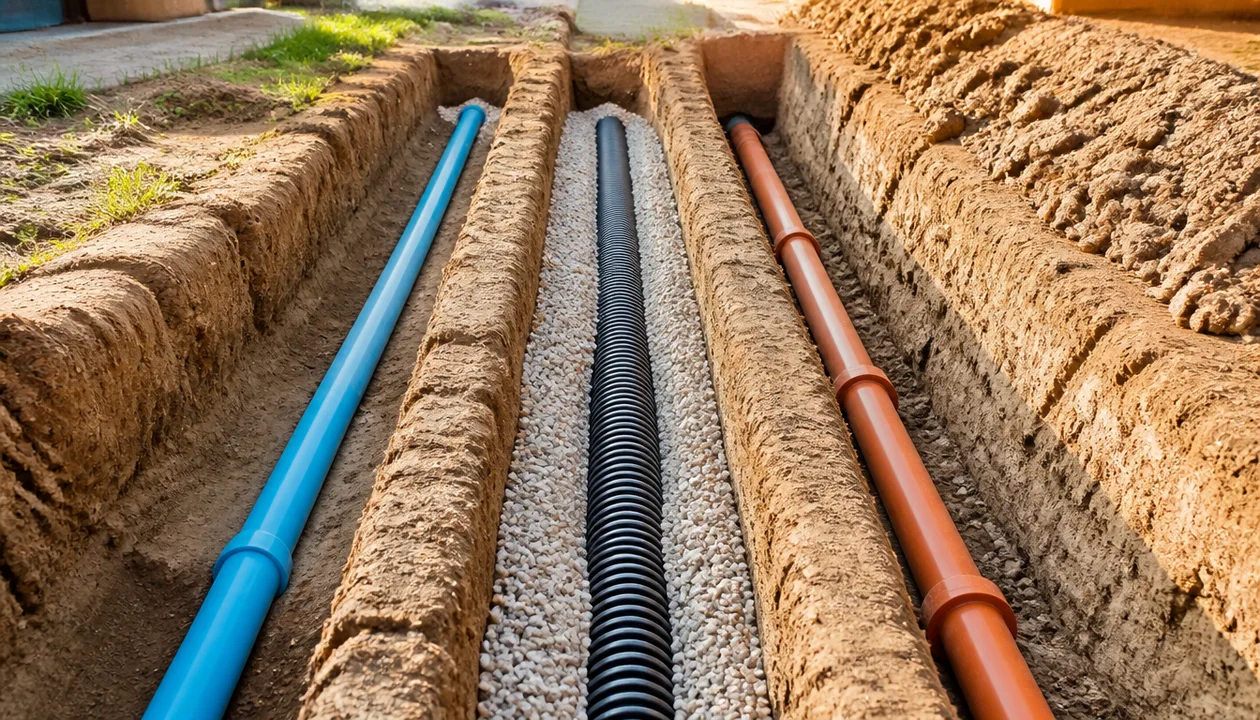

Чем водопроводная траншея отличается от дренажной и канализационной
Главное различие — напорный или безнапорный режим работы трубы, и от этого зависит, что вы закупаете и как укладываете.
Водопроводная труба работает под давлением: вода в ней не просто течёт самотеком, а нагнетается насосом. Поэтому труба должна выдерживать внутреннее давление, быть герметичной на стыках и не бояться замерзания — глубина заложения должна быть ниже глубины промерзания грунта, иначе зимой вода в трубе замёрзнет и разорвёт её. Для водопровода обычно выбирают полиэтиленовые трубы (ПНД): они гибкие, не ржавеют, выдерживают давление и соединяются сваркой или компрессионными фитингами. Но укладка требует песчаной подушки, чтобы труба не лежала на камнях и не повредилась при засыпке.
Дренажная труба, наоборот, работает безнапорно и часто имеет перфорацию — через отверстия вода попадает внутрь и отводится в колодец или канаву. Здесь главный враг — заиливание: если не обернуть трубу геотекстилем и не сделать щебёночную обсыпку, через пару лет дренаж забьётся песком и перестанет работать. Канализационная труба тоже безнапорная, но без перфорации: она должна быть гладкой изнутри, чтобы стоки не задерживались, и укладываться с уклоном, обеспечивающим самотек.
Эти различия напрямую влияют на закупку: нельзя взять дренажную перфорированную трубу для водопровода (будет сочиться) и нельзя использовать гладкую канализационную для дренажа (вода не попадёт внутрь). Поэтому первый вопрос закупщику от инженера или прораба — «какая это труба: напорная или безнапорная, с перфорацией или без?».
Сценарий 1: водопровод к складу или цеху — что важно для закупщика
Если нужно провести воду в здание, которое раньше подключалось к временному источнику, или заменить изношенную трубу, задача — выкопать траншею, уложить трубу на нужную глубину и засыпать так, чтобы зимой не было сюрпризов.
Для водопровода во дворе склада или производства чаще всего выбирают полиэтиленовые трубы. Причины понятны: они не ржавеют, как сталь, не лопаются при замерзании воды (ПНД эластичен и может немного растянуться), их можно сваривать в длинные плети без фитингов в траншее. Но есть нюансы, о которых закупщик должен спросить у инженера до заказа:
- Глубина заложения. Она зависит от региона и глубины промерзания. В средней полосе это обычно около 1,5 метров, но точную цифру должен дать проект. Если глубина недостаточна, трубу придётся утеплять или прокладывать греющий кабель.
- Диаметр. Для водопровода на один объект обычно хватает 32–63 мм, но если планируется большой расход воды (полив, производственные нужды), диаметр может быть больше. Не угадаете — будет слабый напор.
- Наличие песчаной подушки. ПНД-труба укладывается на выровненное песчаное основание толщиной 10–15 см, чтобы труба не контактировала с острыми камнями и не повредилась при засыпке.
- Испытание давлением. Перед засыпкой трубу обязательно опрессовывают — заполняют водой под давлением и проверяют герметичность стыков. Это работа подрядчика, но закупщик должен предусмотреть, что траншея простоит открытой до завершения испытаний.
Совет по закупке: берите трубу с запасом по длине. Если траншея, например, 30 метров, а бухта — 50 метров, лучше купить одну бухту и проложить трубу цельным куском, без сварки в траншее. Каждый стык — потенциальное место протечки, и чем их меньше, тем надёжнее. Плюс запас пригодится, если при укладке труба повредится и кусок придётся вырезать.
Сценарий 2: дренаж и отвод воды с территории — как сделать въезд через канаву
Вторая частая задача — отвести воду с участка: от здания, с парковки, с въезда. Здесь траншея во дворе под трубу часто превращается в продолжение существующей канавы, когда нужно сделать заезд для техники.
Классический пример: вдоль забора проходит дренажная канава, которая собирает воду с улицы и двора. Чтобы сделать въезд на территорию, канаву в одном месте перекрывают трубой — она становится продолжением канавы, а сверху засыпается грунтом и покрывается асфальтом или плиткой. Вода из канавы течёт через трубу, а по верху ездит транспорт.
Что нужно закупить для такого узла:
- Трубу достаточного диаметра. Для въезда легкового транспорта и отвода дождевой воды обычно хватает трубы 200–400 мм, но если по въезду будут ходить грузовики или это единственный путь для спецтехники, диаметр может быть больше, чтобы труба справлялась с потоком воды во время ливня.
- Решётки от засоров. На входе и выходе трубы обязательно ставят решётки или защитные оголовки, чтобы листья, ветки и мусор не забили трубу. Иначе после первого сильного дождя въезд превратится в болото, а чистить трубу придётся вручную.
- Геотекстиль и щебень. Если труба укладывается в грунт с высоким содержанием песка или глины, вокруг неё делают обсыпку из щебня и оборачивают геотекстилем — это предотвращает заиливание и продлевает срок службы дренажа.
- Материалы для засыпки и покрытия. После укладки трубы канаву засыпают грунтом, а поверхность въезда асфальтируют или выкладывают плиткой. Асфальтовое покрытие должно иметь небольшой уклон в сторону дороги, чтобы вода не скапливалась на въезде и не затекала под ворота.
Для рытья такой траншеи обычно нужен экскаватор — вручную копать канаву под трубу 200 мм и глубже — это долго и тяжело. Если труба железобетонная или чугунная, для её укладки потребуется автокран: такие трубы весят сотни килограммов, и вручную их не опустить. Полиэтиленовые и ПВХ-трубы легче, их можно монтировать без крана, что экономит бюджет.

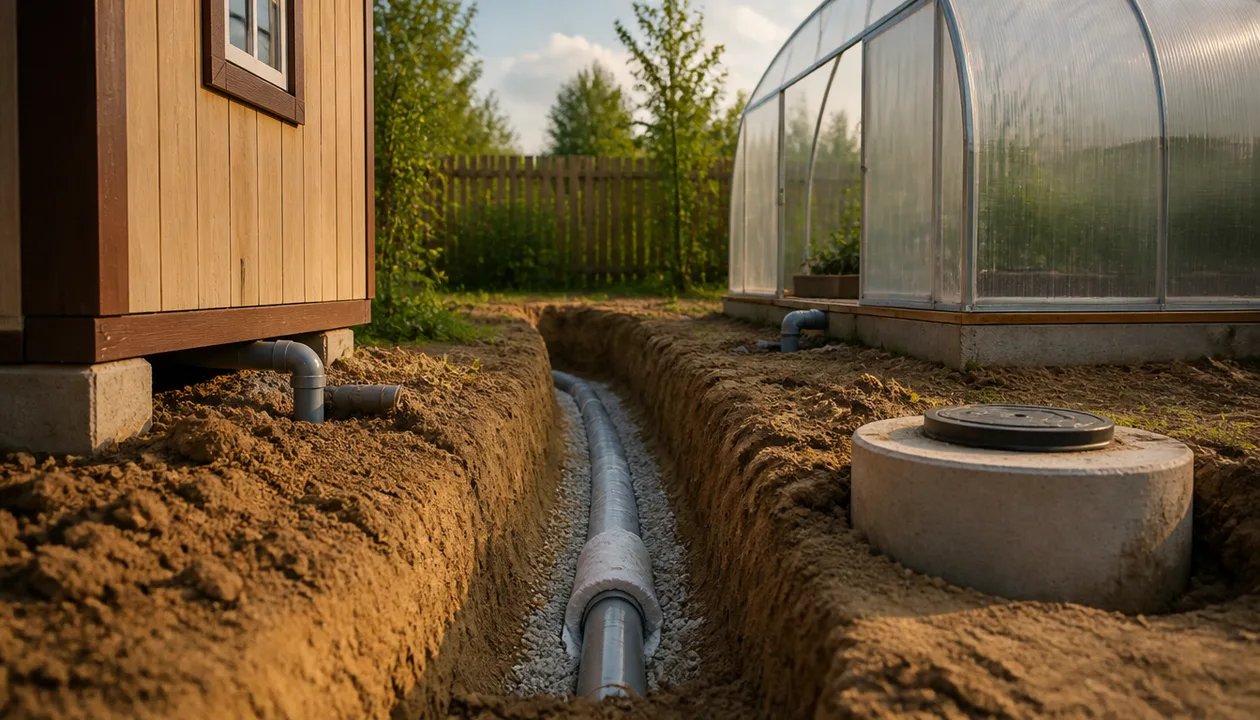

Сценарий 3: канализация от бытовки или теплицы — уклон и защита от промерзания
Третий сценарий — самотечная канализация: нужно отвести стоки от бытовки, душевой, теплицы или мини-производства в септик или центральную сеть. Это безнапорная система, и её главное требование — уклон.
Канализационная труба укладывается с уклоном в сторону септика, чтобы стоки текли самотеком. Обычный уклон для труб диаметром 110 мм — около 2 см на метр, для труб меньшего диаметра — чуть больше. Если уклон слишком маленький, вода будет застаиваться и в трубе образуются засоры; если слишком большой — жидкость будет уходить быстрее, а твёрдые частицы останутся и всё равно создадут пробку. Поэтому до закупки нужно точно знать перепад высот и длину трассы.
Для канализации во дворе обычно выбирают ПВХ-трубы оранжевого цвета (для наружной прокладки) или полипропиленовые. Они гладкие, лёгкие, не ржавеют и стоят недорого. Но есть важный нюанс: такие трубы боятся точечных нагрузок. Если по траншее будет проезжать техника, трубу в этом месте нужно защитить — уложить в бетонную гильзу или в футляр из более прочной трубы большего диаметра. Иначе колесо грузовика может просто раздавить канализацию, и вы узнаете об этом по запаху и подтоплению.
Также для канализации нужны ревизионные колодцы — смотровые окна в трубе, через которые можно прочистить засор. Они ставятся на поворотах трассы и на длинных прямых участках. Если забыть про них, при засоре придётся раскапывать всю траншею, чтобы найти проблемное место. Закупщику стоит сразу заложить в смету не только трубу, но и фитинги, отводы, ревизии и уплотнительные кольца — лучше купить всё одним комплектом, чем потом докупать недостающее, когда траншея уже открыта, а подрядчик ждёт.
Как выбрать трубу для траншеи: сравниваем по критериям закупщика
Когда вы определились со сценарием, встаёт вопрос материала трубы. Для закупщика, который отвечает за бюджет и срок службы, важно сравнить трубы не по внешнему виду, а по реальным характеристикам. Вот таблица, которая поможет сориентироваться.
| Материал трубы | Для каких задач | Вес и монтаж | Устойчивость к морозу | Что учесть при закупке |
|---|---|---|---|---|
| Полиэтилен (ПНД) | Водопровод, напорные линии | Лёгкая, монтируется без крана, сваривается в плети | Выдерживает замерзание воды, эластичен | Нужна песчаная подушка, защита от солнца при хранении |
| ПВХ (оранжевый) | Безнапорная канализация, дренаж | Лёгкая, соединяется раструбами с уплотнителем | Хрупкая при сильном морозе, требует глубины ниже промерзания | Боится точечных нагрузок — нужна защита под дорогой |
| Полипропилен | Канализация, в т.ч. с горячими стоками | Лёгкая, соединяется сваркой или раструбами | Устойчива к перепадам температур | Дороже ПВХ, требует аккуратного монтажа |
| Чугун | Канализация, высокая нагрузка | Тяжёлая, нужен автокран | Морозостойкая, долговечная | Высокая цена, сложный монтаж, хрупкая при ударах |
| Сталь | Водопровод, высокое давление | Тяжёлая, нужна сварка | Морозостойкая, но ржавеет | Требует антикоррозийной защиты, со временем зарастает |
| Железобетон | Дренаж, ливневка, большие диаметры | Очень тяжёлая, только автокран | Морозостойкая | Нужна техника, герметизация стыков, большой радиус поворота |
Таблица намеренно обобщённая: точный выбор всегда делает инженер-проектировщик, который знает глубину промерзания, тип грунта и нагрузки. Задача закупщика — сверить характеристики трубы с проектом и не поддаться на уговоры менеджера продать «самую дешёвую» или «самую дорогую». Если в проекте указан ПНД для водопровода — не заменяйте его на ПВХ, даже если ПВХ дешевле: он не рассчитан на давление и лопнет при первом включении насоса.
Организация работ: от разметки до восстановления покрытия
Когда труба выбрана, начинается самое интересное — земляные работы. Закупщик часто отвечает не за то, как копают, а за то, чтобы у подрядчика было всё необходимое и процесс не остановился из-за отсутствия материалов. Вот типичный порядок работ и что нужно закупить на каждом этапе.
- Разметка трассы. Инженер или прораб отмечает, где будет идти траншея. Здесь же проверяют, нет ли под землёй других коммуникаций — кабелей, старых труб. Если есть — работы ведутся вручную или с особой осторожностью.
- Рытьё траншеи. Для большинства траншей во дворе нужен экскаватор. Если траншея узкая и глубокая (например, под водопровод на 1,5 метра), экскаватор с узким ковшом справится лучше, чем широкий. В стеснённых условиях между зданиями может понадобиться ручная доработка — это увеличивает сроки и бюджет, заложите это в план.
- Подготовка основания. На дно траншеи насыпают песчаную подушку (для водопровода и канализации) или щебёночную обсыпку (для дренажа). Песок и щебень — это расходники, которые нужно закупить заранее. Объём легко посчитать: длина траншеи умножить на ширину и на толщину подушки. Например, для траншеи 20 метров, шириной 0,5 метра и подушки 0,15 метра понадобится 1,5 кубометра песка — это примерно 2,4 тонны.
- Укладка трубы. Трубу опускают в траншею, соединяют стыки, при необходимости сваривают. Для тяжёлых труб (чугун, ж/б) нужен автокран. Здесь же устанавливают ревизии, оголовки, решётки.
- Испытания. Водопровод опрессовывают, канализацию проверяют на герметичность, дренаж проливают водой. Траншея в это время остаётся открытой — это нормально, но требует ограждения.
- Засыпка. Сначала трубу присыпают песком или мягким грунтом без камней, чтобы не повредить её. Затем — основная засыпка. Если траншея на газоне или в сквере, засыпку делают сыпучим грунтом, вынутым из траншеи, или другим местным грунтом, не содержащим органических включений — иначе поверхность просядет, а на газоне образуются ямы. Если траншея под дорогой или парковкой, засыпку уплотняют послойно и сверху делают щебёночное основание под асфальт или плитку.
- Восстановление покрытия. Газон возвращают, асфальт кладут заново, плитку укладывают на место. Работы по благоустройству часто затягиваются, поэтому заранее уточните, кто отвечает за восстановление — подрядчик или отдельная бригада.
На этапе засыпки легко сэкономить, но не стоит: если использовать грунт с камнями и органикой, через год траншея просядет, и вам придётся всё переделывать. Лучше потратиться на песок и щебень сейчас, чем потом вызывать экскаватор повторно.
Какие документы нужны для земляных работ во дворе
Прежде чем копать, проверьте, нужен ли ордер на земляные работы в вашем городе или посёлке. Во многих муниципалитетах раскопки на своей территории (особенно если рядом проходят коммуникации или тротуар) требуют согласования — это не формальность, а защита от штрафов и от повреждения чужих сетей.
Обычно для получения разрешения нужно подать заявку в местную администрацию или в службу, которая контролирует благоустройство. В заявке указывают схему участка, сроки работ и организацию, которая будет копать. Если траншея проходит по газону или скверу, требования к восстановлению покрытия будут строгими: засыпка только чистым грунтом без органики, посев травы или укладка дёрна. Штрафы за самовольное вскрытие и несвоевременное восстановление могут быть существенными, поэтому проще согласовать заранее.
Закупщику стоит запросить у подрядчика или инженера копию ордера и хранить её до полного завершения работ. Если случится конфликт с соседями или проверкой, документ подтвердит, что работы ведутся законно.
Безопасность и ограждение траншеи: как не получить штраф и не допустить травму
Открытая траншея во дворе — это источник реальной опасности. В неё может упасть человек, въехать автомобиль, а если траншея рядом с дорогой или тротуаром — то и случайный прохожий. Закупщик обязан предусмотреть ограждение на весь период работ, и это не рекомендация, а требование безопасности.
Для ограждения траншеи во дворе обычно используют дорожные сигнальные конусы и сигнальные ленты. Конусы высотой 320 мм подойдут для ограждения по периметру, если траншея неглубокая и работы идут быстро. Для более серьёзных объектов — глубоких траншей, раскопок возле проезжей части — лучше брать конусы 520 мм или 750 мм с утяжелителем, чтобы их не сбило ветром или проезжающей техникой. Ночью ограждение должно быть заметным: конусы со светоотражающими полосами хорошо видны в свете фар, а если объект находится в тёмном дворе, дополнительно ставят фонари или сигнальные вехи.
Ограждение — это не разовая трата: конусы можно использовать на других объектах после завершения работ. Поэтому закупка качественных конусов, которые не рассыплются через месяц, — это вложение в безопасность и бюджет. Подробнее о том, как выбрать ограждение для ямы и не переплатить, мы рассказывали в статье как выбрать ограждение для траншеи. А если траншея остаётся открытой на несколько дней, инструкция по эксплуатации конусов поможет правильно расставить их и закрепить, чтобы они не падали — читайте здесь.
Когда траншею можно не копать: альтернативные способы прокладки
Если двор уже заасфальтирован, на нём стоят постройки или растут деревья, которые жалко трогать, вскрывать покрытие необязательно. Существуют бестраншейные технологии прокладки труб, которые позволяют протянуть трубу под землёй без раскопок.
Самый распространённый метод — горизонтально-направленное бурение (ГНБ): буровая установка делает скважину под землёй по заданной траектории, а затем в неё затягивается труба. Для этого нужна спецтехника и проект, поэтому такие работы выполняют специализированные подрядчики. Для закупщика это означает, что вместо закупки трубы и материалов для траншеи вы заказываете услугу «под ключ» — подрядчик сам привозит трубу, делает прокол и подключает. Это дороже открытого способа, но экономит время и избавляет от необходимости восстанавливать покрытие.
Другой метод — продавливание: трубу продавливают через грунт с помощью домкратов. В стартовом котловане устраивают бетонный оголовок и упорную плиту для домкратной установки, грунт разрабатывается послойно по мере продавливания. Это сложный и трудоёмкий процесс, который применяется в основном для прокладки труб большого диаметра под дорогами и другими препятствиями.
Когда бестраншейный метод оправдан:
- под проезжей частью, которую нельзя перекрывать;
- под благоустроенной территорией с дорогим покрытием;
- под существующими зданиями или сооружениями;
- когда глубина заложения большая и открытая траншея потребует сложного крепления стенок.
Если же двор свободен, а покрытие простое (грунт, газон), открытая траншея почти всегда дешевле и быстрее. Решение принимает инженер, но закупщик должен понимать, что бестраншейная прокладка — это отдельная статья расходов, и она не всегда оправдана.
Частые вопросы
Какая труба лучше для траншеи во дворе под водопровод?
Для водопровода лучше всего подходит полиэтиленовая труба (ПНД) — она не ржавеет, выдерживает давление и не лопается при замерзании. Диаметр и марку трубы должен указать проект, но для большинства объектов хватает ПНД 32–63 мм. Укладывать трубу нужно на песчаную подушку и ниже глубины промерзания.
На какую глубину закапывать трубу в траншее, чтобы не замерзла?
Глубина заложения зависит от региона: чем холоднее зима, тем глубже промерзает грунт. В средней полосе водопровод обычно закладывают на 1,5–1,8 метра, но точную цифру нужно смотреть в строительных нормах для вашей местности. Если глубина меньше, трубу утепляют или прокладывают греющий кабель.
Нужно ли ограждать траншею во дворе и чем?
Да, открытую траншею ограждать обязательно — это требование безопасности и защита от штрафов. Для этого подходят дорожные конусы: для неглубоких траншей — 320 мм, для глубоких и опасных — 520 мм или 750 мм с утяжелителем. На ночь добавляют светоотражающие элементы или фонари, чтобы ограждение было видно.
Какой нужен уклон для дренажной трубы в канаве?
Для дренажной трубы уклон делают в сторону водосборного колодца или канавы, обычно 1–2 см на метр длины. Точный уклон зависит от диаметра трубы и расхода воды. Если уклон слишком мал, вода будет застаиваться, если слишком велик — поток будет смывать твёрдые частицы и забивать трубу.
Можно ли засыпать траншею вынутым грунтом или нужен песок?
Сначала трубу обязательно присыпают песком или мягким грунтом без камней, чтобы не повредить её. Затем основную засыпку можно делать вынутым грунтом, если он чистый и не содержит строительного мусора и органических включений. На газонах и в скверах требования к грунту строже — он должен быть сыпучим и без органики, иначе поверхность просядет.
Сколько стоит прокопать траншею под трубу?
Стоимость зависит от длины, глубины, типа грунта и региона. Экскаватор с оператором обходится в несколько тысяч рублей в час, ручная доработка — ещё дороже. Точную смету может дать только подрядчик после осмотра объекта, но закладывайте бюджет не только на копку, но и на песок, щебень, трубу и восстановление покрытия.
Какие документы нужны для земляных работ во дворе?
В большинстве городов и посёлков на раскопки требуется ордер или разрешение на земляные работы, особенно если рядом есть коммуникации или благоустроенная территория. Заявку подают в местную администрацию, прикладывая схему участка и сроки работ. Штрафы за самовольное вскрытие существенны, поэтому лучше согласовать заранее.
Надеемся, этот разбор поможет вам сориентироваться в задаче и задать правильные вопросы инженеру или подрядчику. Прокладка трубы во дворе — процесс, в котором мелочей не бывает: от глубины заложения до качества засыпки. Но если подойти к нему системно, вы избежите переделок и лишних трат.
Когда траншея будет готова и труба уложена, не забудьте про ограждение на время работ и про восстановление покрытия. А если вам нужны надёжные дорожные конусы для ограждения — посмотрите наш каталог, там есть варианты разной высоты и с утяжелителем. И помните: хороший закупщик думает на шаг вперёд, поэтому конусы, купленные для одной траншеи, пригодятся и на следующем объекте.
