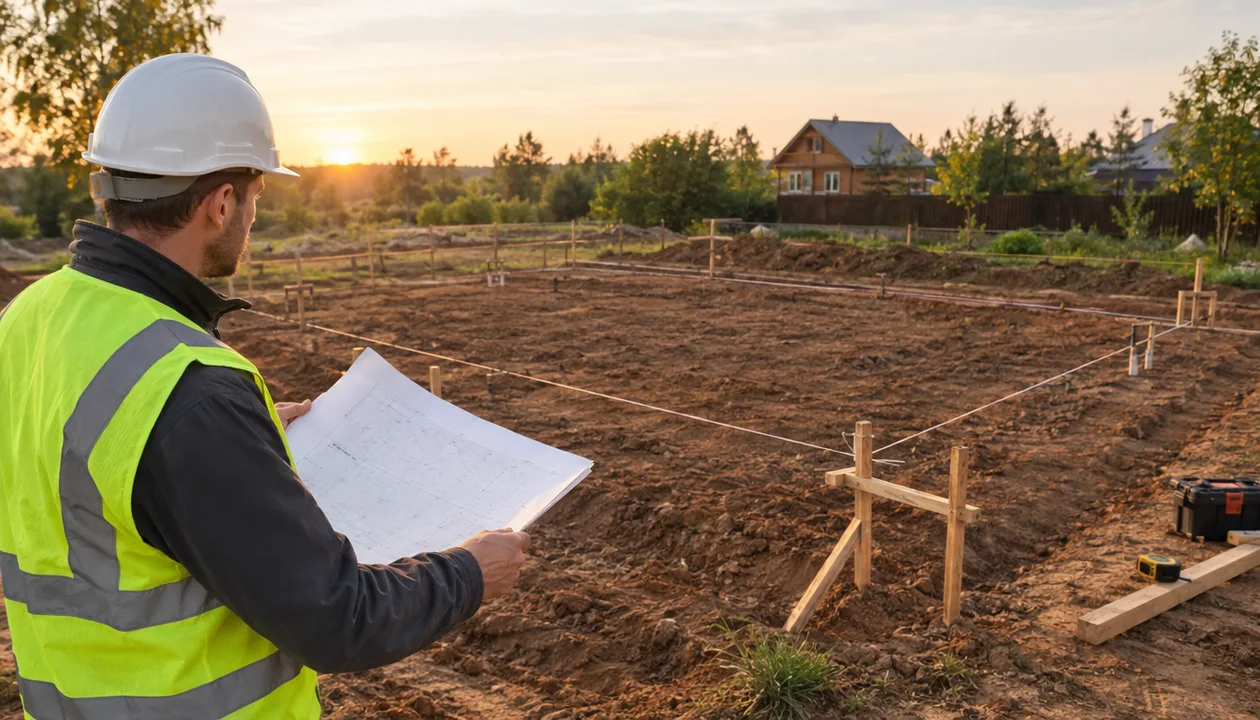

Что такое разметка под фундамент и зачем она закупщику
Разметка под фундамент — это вынос осей здания, закрепление углов и высотных отметок на местности до начала земляных работ. Для закупщика это не абстрактная геодезия, а конкретный список позиций, которые нужно купить и выдать на объект вовремя, иначе бригада встанет.
Представьте: подрядчик вышел на площадку, а колышков нужной длины нет, шнур закончился, краска высохла. Простой даже на полдня сдвигает график, а если рабочие начинают «на глазок» — потом приходит беда посерьёзнее. Смещённая ось на 10–15 см оборачивается лишними кубами бетона, переделкой опалубки и спорами о том, кто платит. Поэтому разметку под фундамент закупщик закрывает заранее, вместе с основными материалами.
Почему это не «мелочь» в смете
Стоимость колышков и шнура кажется копеечной на фоне бетона и арматуры. Но ошибка в разметке тянет за собой:
- перерасход бетона из-за увеличенного котлована;
- дополнительные кубы песка и щебня на подсыпку;
- переделку опалубки, а иногда и пересогласование проекта;
- штрафы от заказчика за срыв сроков, если бригада простаивает.
Закупщик, который заранее собрал комплект для разметки, снимает эти риски до того, как они превратятся в деньги. В среднем чек на такие позиции — 4–5 тысяч рублей, и это несопоставимо с ценой переделанного фундамента.
Кто в ответе за разметку на объекте
Формально разметку выполняет подрядчик, но закупщик отвечает за то, чтобы у него было чем работать. На практике это выглядит так: прораб говорит «нужны колышки и шнур», завхоз заказывает, а если позиции нет в наличии — ищет замену или ждёт поставку. Чтобы не бегать в последний момент, держите на складе базовый набор расходников. Он занимает немного места, зато выручает на каждом объекте.
Если вы ещё не сталкивались с приёмкой земляных работ, полезно заранее посмотреть, как принимают яму под фундамент — разметка и котлован связаны напрямую: по осям проверяют, туда ли выкопали.
Нормативная база: что реально регулирует разметку, а что — нет
Разметка под фундамент опирается на проект и общестроительные правила, а не на дорожные ГОСТы. Это важно понимать, потому что закупщики часто ищут «норматив на разметку» и находят документы про дорожные знаки и разметку дорог — к фундаментам они отношения не имеют.
Где искать требования
Требования к точности разметки под фундамент задаёт проектная документация и проект производства работ (ППР). В ППР прописано, какие оси выносятся, с какой точностью, какие знаки закрепления применяются. Закупщику достаточно запросить этот документ у подрядчика до старта, чтобы понять, что именно понадобится на объекте. Если ППР нет — это первый тревожный звонок: бригада будет размечать «по опыту», а проверять будет нечего.
Почему дорожные нормы здесь не работают
Документы, которые регулируют применение дорожных знаков, разметки, светофоров и ограждений, относятся к организации дорожного движения. Они описывают, как ставить знаки, какой ширины делать берму, на какую глубину заглублять стойку знака. К разметке фундамента здания это не имеет отношения. Путаница возникает из-за слова «разметка»: в дорожной среде это линии на асфальте, в строительстве — оси и отметки на грунте.
Если вы параллельно закупаетесь под дорожные работы, не смешивайте эти задачи в одной заявке. Для дорожной разметки свои требования и свои материалы, для фундамента — свои. Кстати, о том, какие виды дорожной разметки бывают и чем они отличаются, у нас есть отдельный разбор — дорожная разметка: что означает и как не ошибиться закупщику.
Что требовать от подрядчика до начала работ
- Проект производства работ с указанием метода разметки и знаков закрепления.
- Схему выноса осей с привязкой к существующим ориентирам.
- Перечень инструментов и материалов, которые подрядчик планирует использовать.
- Порядок приёмки разметки до начала земляных работ.
Такой запрос дисциплинирует обе стороны: подрядчик понимает, что работу будут проверять, а закупщик — что закупать.

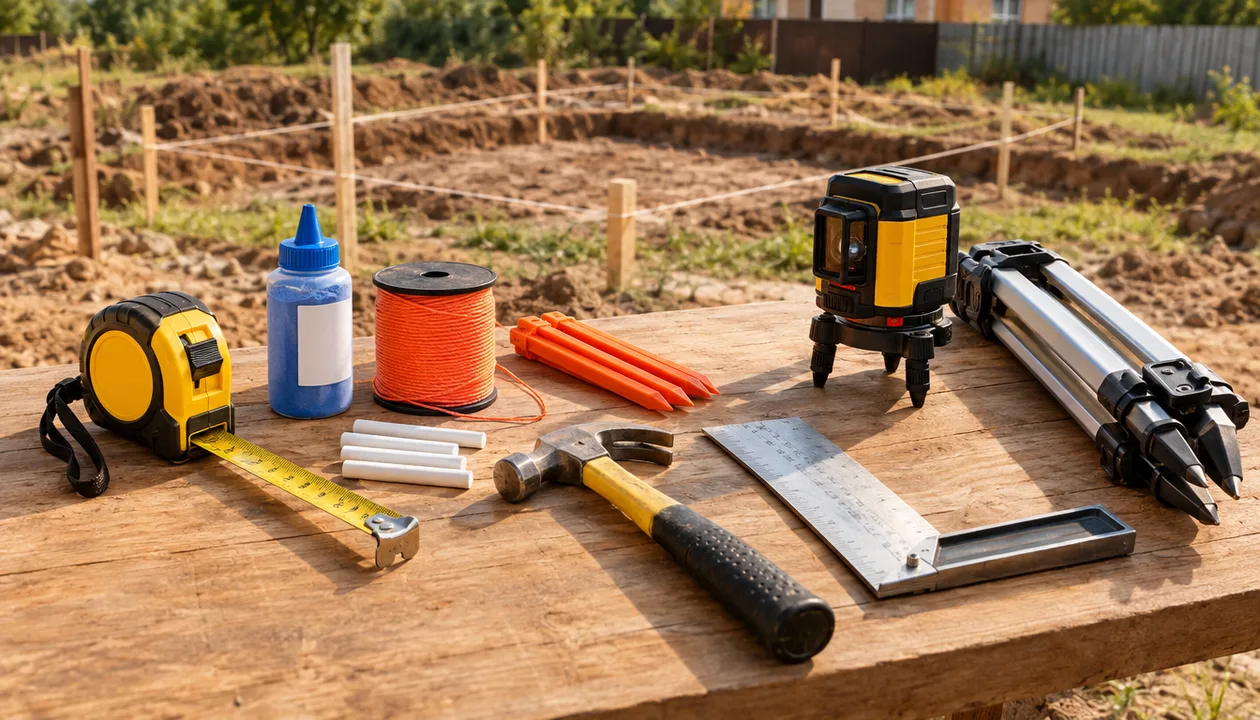

Инструменты и материалы для разметки: что закупать комплектами
Базовый набор для разметки под фундамент включает колышки, обноску, шнур, рулетку, уровень или нивелир, а также краску или маркер для нанесения осей. Закупать это выгоднее комплектами: меньше шансов, что чего-то не хватит в разгар работ.
Расходники, которые всегда нужны
- Колышки — деревянные или металлические, длиной от 30 до 50 см. Деревянные дешевле, металлические служат дольше и не гниют. Берите с запасом: часть забьют в плотный грунт и сломают.
- Шнур — капроновый или полипропиленовый, диаметром 1–2 мм. Он не тянется от влаги и хорошо виден на грунте. Моток 100 м закрывает средний объект.
- Краска или маркер — для нанесения осей на обноску и бетонные элементы. Аэрозольная краска удобнее в поле, маркер — для точных подписей.
- Обноска — деревянные или металлические стойки с горизонтальной перекладиной, которую ставят в стороне от котлована. На неё выносят оси и сохраняют их, пока копают.
Инструмент для проверки
- Рулетка длиной 10–30 м — без неё не проверить диагонали и размеры.
- Уровень — для контроля горизонтальности обноски.
- Нивелир или гидроуровень — для высотных отметок. Нивелир точнее и быстрее, гидроуровень дешевле и не требует настройки.
Почему комплекты выгоднее поштучной закупки
Когда вы берёте колышки ящиком по 10 штук или конусы набором по 5, вы получаете:
- предсказуемую цену за единицу;
- наличие на складе к следующему объекту;
- меньше простоев, потому что «всё в одном ящике»;
- проще списывать и хранить — комплект не рассыпается по углам.
Для склада удобно держать отдельный ящик с надписью «разметка»: колышки, шнур, краска, запасные перчатки. Тогда завхоз выдаёт его бригаде целиком и принимает обратно с остатками.
Методы разметки: от египетского треугольника до нивелира
Прямые углы на местности проверяют методом 3-4-5 или сравнением диагоналей, а высотные отметки — нивелиром или гидроуровнем. Эти два способа закрывают почти все задачи на объекте, если выполнять их аккуратно.
Метод 3-4-5: как это работает на грунте
Метод основан на египетском треугольнике со сторонами 3, 4 и 5 единиц. Вы откладываете от угла 3 метра по одной оси и 4 метра по другой, а между полученными точками должно получиться 5 метров. Если расстояние совпало — угол прямой. Для разметки под фундамент удобно брать кратные размеры: 3 и 4 метра, 6 и 8 метров, 9 и 12 метров. Чем больше стороны, тем точнее проверка.
Порядок действий:
- Забейте колышек в предполагаемый угол.
- Отложите рулеткой 3 метра вдоль одной оси и забейте второй колышек.
- Отложите 4 метра вдоль другой оси и забейте третий.
- Измерьте расстояние между вторым и третьим колышками — оно должно быть 5 метров.
- Если нет, скорректируйте положение осей и повторите.
Проверка диагоналями
Когда все четыре угла размечены, измерьте обе диагонали прямоугольника. У правильного прямоугольника они равны. Разница в несколько сантиметров говорит о перекосе: нужно подтянуть шнур и переставить колышки. Этот способ хорош тем, что не требует расчётов — достаточно сравнить два числа.
Зачем нужна обноска
Обноска спасает разметку во время земляных работ. Колышки, забитые по контуру котлована, неизбежно снесёт ковшом или они утонут в отвале. Обноску ставят в 1–1,5 метра от края котлована, на неё выносят оси шнуром — и когда котлован выкопан, оси можно быстро восстановить, просто натянув шнур между метками. Это экономит время и нервы.
Высотные отметки
Нивелир ставят на ровной площадке, берут отсчёт по рейке на репере и переносят отметку на колышки или обноску. Гидроуровень работает по принципу сообщающихся сосудов: две колбы с водой, соединённые шлангом, показывают одинаковый уровень. Для небольших фундаментов хватает гидроуровня, для больших площадок удобнее нивелир.
Организация безопасной зоны работ при разметке
Зону разметки обозначают сигнальными конусами и вешками, чтобы посторонние не заходили на участок и не сбивали колышки. Количество зависит от периметра и требований охраны труда на конкретном объекте — универсальной цифры нет, но для среднего фундамента 6×8 метров обычно хватает 8–12 конусов по периметру и на подходах.
Зачем обозначать участок
На стройплощадке всегда есть люди, которые не участвуют в работах: водители, грузчики, представители заказчика. Конусы и вешки показывают, где можно ходить, а где нельзя. Это особенно важно, если объект находится рядом с проездом или пешеходной зоной. О том, как оснастить участок без штрафов, подробно разобрано в материале зона работ во дворе: как закупщику оснастить участок.
Какие средства использовать
- Конусы дорожные — для обозначения границ участка и подходов. Удобны тем, что их видно издалека и они не травмируют колёса техники.
- Вехи сигнальные — для обозначения осей и опасных зон. Веха выше конуса, её видно через кустарник и за машинами.
- Ограждения — если участок граничит с проезжей частью или детской площадкой.
Для склада удобно держать конусы комплектами: набор из 10 штук закрывает средний объект, а остаток возвращается на склад. Если вы закупаете конусы впервые, посмотрите, как считать количество в материале конусы при нанесении разметки: сколько брать и как не переплатить.
Этот набор из 10 конусов высотой 320 мм удобен для обозначения зоны разметки: их видно на грунте, они упругие и не боятся мороза. Для объектов с интенсивным движением техники лучше брать конусы повыше — например, конус дорожный сигнальный КС2.7, 520 мм.

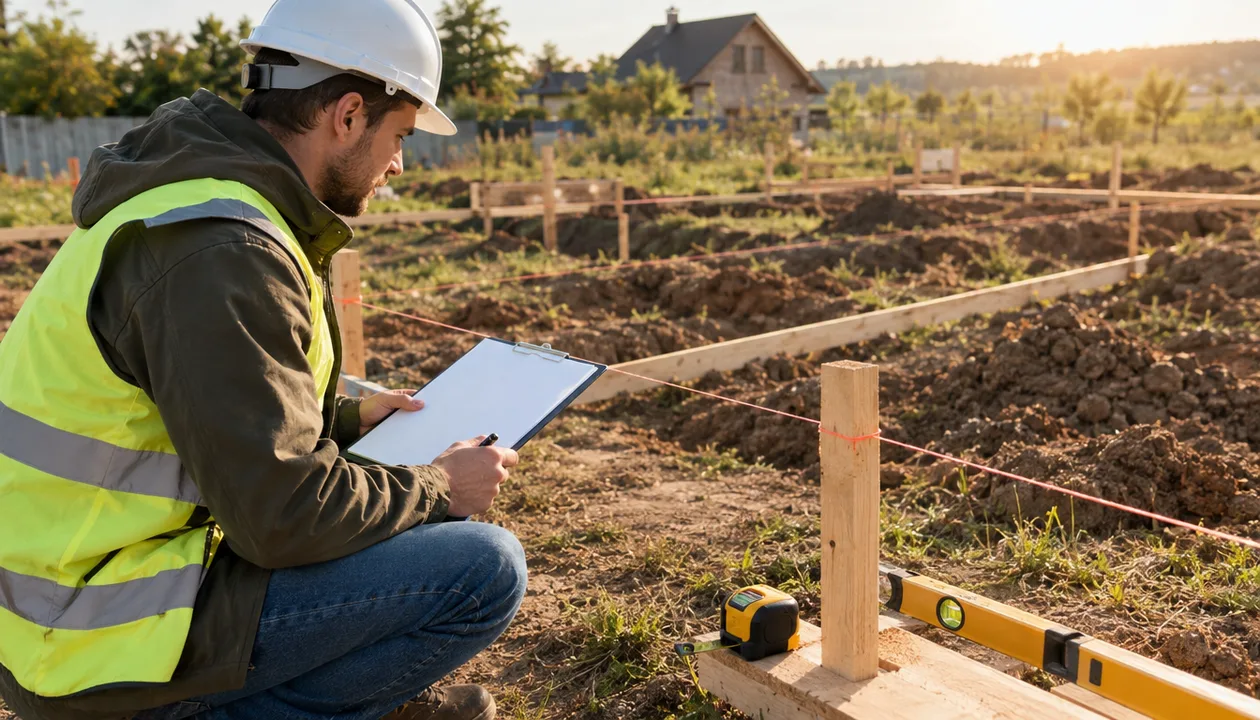

Приёмка разметки: чек-лист для закупщика
Приёмка разметки под фундамент включает проверку геометрии, высотных отметок и сохранности знаков закрепления. Проводите её до начала земляных работ и фиксируйте результат фотосъёмкой — это ваша страховка при спорах.
Что проверить по геометрии
- Углы — все четыре угла прямые, проверены методом 3-4-5 или теодолитом.
- Диагонали — равны между собой.
- Оси — совпадают с проектом, вынесены на обноску.
- Габариты — соответствуют проектным размерам с учётом допусков, указанных в ППР.
Что проверить по высоте
- Отметка дна котлована соответствует проектной.
- Высотные марки на колышках или обноске читаются и не смыты дождём.
- Нивелир или гидроуровень проверены перед работой.
Что проверить по сохранности
- Колышки забиты плотно, не шатаются.
- Обноска стоит устойчиво, не мешает проезду техники.
- Шнур натянут, не провисает и не порван.
- Знаки закрепления (если применяются) на месте.
Фотофиксация
Сфотографируйте разметку с нескольких точек: общий вид, углы, обноску с осями. Если позже возникнет спор о том, что разметка была сбита до начала работ или уже после, фотографии покажут картину. Это простой способ защитить и подрядчика, и закупщика.
Типичные ошибки при разметке и как их избежать
Самая частая ошибка — плохо закреплённые колышки, из-за которых оси смещаются после первого же дождя или проезда тележки. Вторая по частоте — игнорирование диагоналей: бригада выставляет углы «на глаз», а потом выясняется, что фундамент не прямоугольный.
Ошибка 1: экономия на колышках
Колышки из тонких реек ломаются при забивке в плотный грунт. Берите деревянные бруски сечением не меньше 40×40 мм или металлические штыри. Запас 20–30% к расчётному количеству закрывает поломки.
Ошибка 2: разметка без обноски
Если обноски нет, после выемки грунта оси теряются. Восстанавливать их приходится по сохранившимся ориентирам, а их может не быть. Обноска стоит недорого и делается из подручных материалов, но экономит часы работы.
Ошибка 3: проверка только углов
Прямые углы ещё не гарантируют правильный прямоугольник, если стороны разной длины. Всегда проверяйте диагонали — это быстрее и надёжнее.
Ошибка 4: отсутствие фотофиксации
Без фотографий сложно доказать, что разметка была выполнена качественно. Особенно если объект передаётся от одной бригады другой.
Ошибка 5: работа без ППР
Когда нет проекта производства работ, каждый размечает по-своему. Закупщик не может проверить, что именно закупать, а подрядчик — что именно сдавать. Требуйте ППР до старта.
Что закупить под разметку фундамента: переход к каталогу
Для разметки под фундамент закупайте комплекты конусов, вешек, колышков и шнура — они закрывают и саму разметку, и безопасность зоны работ. Средний чек на такой набор — 4–5 тысяч рублей, и он окупается уже на первом объекте, если предотвращает хотя бы один простой.
Базовый комплект закупщика
- Конусы дорожные — набор 10 штук для обозначения участка.
- Вехи сигнальные — комплект для осей и опасных зон.
- Колышки и шнур — расходники, которые всегда нужны.
- Краска или маркер — для подписей на обноске.
Где хранить и как учитывать
Держите комплект в отдельном ящике на складе. Подойдёт прочный пластиковый ящик, например ящик для хранения пластиковый 600×400×365 Safe PRO — он закрывается и защищает содержимое от пыли и влаги. Для мелких расходников удобен ящик 600×400×75 мм.
Вехи высотой 1,2 метра со светоотражающими полосами хорошо видны на фоне грунта и растительности. Комплект из 10 штук закрывает потребности небольшого объекта, а для большой площадки можно взять два комплекта.
Если вы закупаете конусы для разных задач — разметки, ограждения, дорожных работ — посмотрите обзор конусы для разметки автодрома: что закупать комплектами. Там разобраны критерии выбора высоты и материала.
Смежные закупки
Разметка под фундамент редко идёт в одиночку. В том же заказе часто нужны ограждения для стройплощадки, ящики для хранения инструмента, тележки для перемещения материалов. Загляните в раздел строительство и ремонт — там собраны позиции для объекта. А если вы отвечаете за склад, пригодятся ящики для хранения: в них удобно держать комплекты разметки и не искать по углам.
Оформить заказ можно с доставкой — условия смотрите на странице доставка. Для постоянных закупщиков действуют выгодные цены на комплекты.
Частые вопросы
Нужен ли нивелир для разметки фундамента или можно обойтись уровнем?
Для небольших фундаментов достаточно гидроуровня или обычного строительного уровня. Нивелир нужен, когда площадка большая или требуется высокая точность отметок на нескольких точках — он экономит время и снижает риск ошибки.
Сколько конусов нужно, чтобы обозначить зону разметки?
Для среднего фундамента 6×8 метров обычно хватает 8–12 конусов по периметру и на подходах. Точное количество зависит от требований охраны труда и интенсивности движения вокруг участка; на оживлённом проезде лучше взять с запасом.
Можно ли использовать дорожную разметку как ориентир для фундамента?
Нет, дорожная разметка и разметка под фундамент — разные задачи. Дорожные нормы описывают знаки и линии на асфальте, а оси фундамента выносят по проекту и проекту производства работ. Ориентироваться на дорожную разметку при разметке фундамента нельзя.
Какие документы должен предоставить подрядчик перед разметкой?
Подрядчик предоставляет проект производства работ с методом разметки, схему выноса осей и перечень инструментов. Если этих документов нет, стоит насторожиться: проверять работу будет не по чему, а споры о качестве станут бездоказательными.
Как проверить прямоугольность фундамента без специальных приборов?
Используйте метод 3-4-5: отложите 3 метра по одной стороне и 4 по другой, расстояние между точками должно быть 5 метров. Дополнительно сравните диагонали — у правильного прямоугольника они равны.
Что делать, если разметка была сбита во время земляных работ?
Восстановите оси по обноске, которую ставят в стороне от котлована. Если обноски не было, придётся искать сохранившиеся знаки закрепления или повторно выносить оси от репера. Поэтому обноску закладывают заранее.
Чем отличаются вехи от конусов при разметке?
Вехи выше и заметнее издалека, их ставят для обозначения осей и опасных зон. Конусы ниже и устойчивее, ими обозначают границы участка и подходы. Для полного комплекта нужны и те, и другие.
Разметка под фундамент — это та часть работ, где экономия на спичках оборачивается переделками. Соберите комплект заранее: конусы, вехи, колышки, шнур и краска закроют и саму разметку, и безопасность участка. В каталоге вы найдёте позиции под любой объём, а если сомневаетесь в количестве — напишите нам, поможем собрать заказ под ваш объект.
