Вы заказываете ямы под фундамент для дорожных знаков или барьерных ограждений, а подрядчик присылает фото готовых лунок — и вы понимаете, что проверить глубину и смещение по снимку невозможно. В итоге либо принимаете на веру, либо переделываете за свой счёт. Эта статья — про то, как закупщику выстроить процесс так, чтобы яма под фундамент была сделана по проекту, с допусками и без сюрпризов при приёмке.
Яма под фундамент — это не просто лунка в земле. Это элемент, от которого зависит, выдержит ли стойка ветровую нагрузку, не поведёт ли её через сезон и не придётся ли переустанавливать знак или ограждение. Для закупщика это ещё и статья расходов: переделка одной ямы тянет за собой демонтаж, повторное бетонирование и простой бригады. Поэтому разбираться в деталях — не перфекционизм, а способ не платить дважды.
Дальше — без общих слов: какие параметры критичны, как их проверить, что закупить комплектом и как принять работу, чтобы подрядчик не смог сослаться на «примерно так и должно быть».
Яма под фундамент: что это и зачем закупщику разбираться в деталях
Яма под фундамент — это выемка в грунте, в которую устанавливают стойку или опору и затем бетонируют. Её параметры — глубина, диаметр, положение оси — определяют устойчивость конструкции. Если яма мельче проектной, столб может вывернуть морозным пучением или ветром; если ось смещена, знак встанет криво, а ограждение не совпадёт с разметкой.
Где вы с этим сталкиваетесь
Закупщик склада, подрядчик по благоустройству или дорожная служба заказывают ямы под фундамент в нескольких типовых ситуациях:
- установка дорожных знаков на временных и постоянных опорах;
- монтаж барьерных ограждений и направляющих;
- установка столбиков парковочного ограждения;
- монтаж временных опор для схем движения;
- устройство оснований под заборы и ворота на территории.
В каждом случае требования к яме под фундамент могут отличаться, но логика одна: проект задаёт размеры, исполнитель их выдерживает, закупщик проверяет.
Почему это ваша зона ответственности
Даже если вы не копаете сами, а нанимаете подрядчика, именно вы подписываете акт. Если через месяц стойка накренилась, разбираться будут с вами, а не с бригадой, которая уехала на другой объект. Поэтому в договоре стоит зафиксировать допуски и порядок приёмки — об этом ниже.
Что считается нормой для разных объектов
Для дорожных знаков и барьерных ограждений действуют проектные чертежи и стандарты, где глубина ямы под фундамент контролируется с допуском ±20 мм, а смещение оси в плане — ±10 мм. Для заборов и временных сооружений требования могут быть мягче, но принцип тот же: отклонения должны быть оговорены заранее.
Если вы закупаете оснащение для зоны работ, полезно заранее продумать, чем будете ограждать участок — об этом есть отдельный разбор про зону работ во дворе, где как раз про штрафы и комплектацию.
Нормативные требования к ямам под фундамент: на что смотреть закупщику
Ключевые параметры приёмки ямы под фундамент для дорожных знаков — глубина с допуском ±20 мм и смещение оси в плане ±10 мм. Эти цифры стоит держать в голове, когда будете проверять работу.
Глубина: почему ±20 мм — это не придирка
Два сантиметра кажутся мелочью, но для стойки знака это разница между проектной посадкой и необходимостью подсыпать или, наоборот, срезать бетон. Если яма под фундамент глубже на 30 мм, придётся добавлять подушку; если мельче — столб встанет выше, и знак окажется не на проектной высоте. На приёмке это легко пропустить, а потом переделывать.
Смещение оси: как оно влияет на монтаж
Смещение оси ямы под фундамент в плане более ±10 мм приводит к тому, что знак или ограждение встаёт не по разметке. Для одиночного знака это не всегда критично, но для серии опор или барьерного ограждения ошибка накапливается: каждая следующая стойка уходит от линии. В итоге приходится либо подрезать, либо перебуривать.
Проект и чертежи: без них не начинают
Устройство котлованов для фундаментов дорожных знаков выполняется по проектной документации и чертежам фундаментов. Это значит, что подрядчик должен получить от вас не только «сделайте лунки 300 мм», а конкретные размеры, привязку и допуски. Если проекта нет, вы не сможете доказать, что яма под фундамент сделана неправильно.
Кто размечает и кто контролирует
Разметку центров котлованов выполняет геодезист, а контроль в процессе — прораб. На практике это означает: перед бурением должны быть вынесены точки, а после — проверены. Если подрядчик говорит, что размечал «по месту», это повод насторожиться.

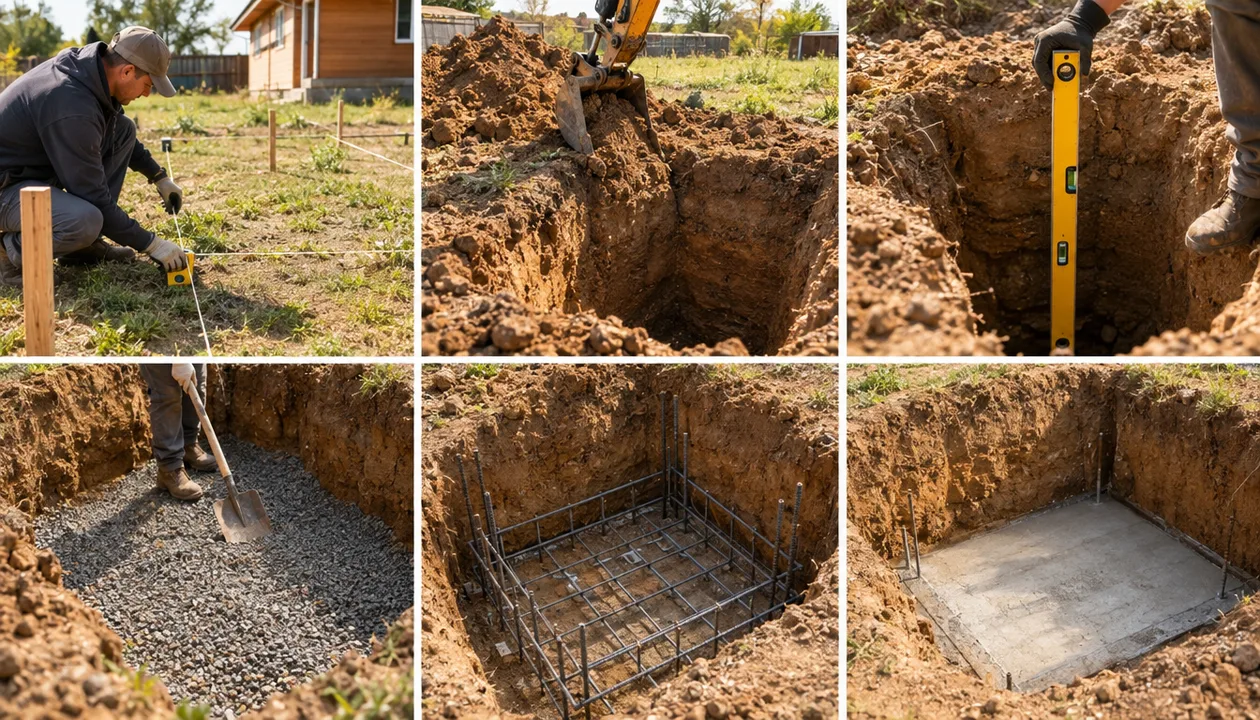

Технология устройства ям под фундамент: этапы и контрольные точки
Правильная последовательность такая: разметка, бурение или копание, бетонная подушка на дне, центрирование стойки и заливка бетоном на 1/3 глубины. Каждый этап — точка контроля для закупщика.
Разметка: где заканчивается импровизация
Геодезист выносит центры ям под фундамент и передаёт прорабу. На этом этапе вы можете запросить схему разметки и сверить её с проектом. Если объект небольшой, разметку может выполнить прораб по чертежу, но ответственность всё равно на нём.
Бурение или копание: чем и как
Для ям под столбы применяют шнеки диаметром от 250 до 450 мм. Глубина бурения может достигать 1,1 м — этого достаточно для большинства временных опор и знаков. Механизированный способ быстрее, но на стеснённых участках (у стены, на газоне) иногда работают вручную.
Бетонная подушка: зачем она нужна
На дне ямы устраивают бетонную подушку. Она выравнивает основание и распределяет нагрузку. Без подушки столб может дать неравномерную осадку, особенно на пучинистом грунте. Проверить наличие подушки можно до установки стойки — это одна из контрольных точек.
Центрирование и заливка
Стойку опускают в яму, центрируют и заполняют бетоном на 1/3 глубины. Не на всю высоту — именно на треть, чтобы бетон схватился и зафиксировал низ, а верхняя часть осталась для засыпки или дальнейших работ. Если подрядчик залил яму под фундамент доверху, это не всегда ошибка, но стоит свериться с проектом.
Чек-лист контроля по этапам
- Разметка: есть схема, центры вынесены геодезистом или прорабом по чертежу.
- Бурение: диаметр и глубина соответствуют проекту, допуск по глубине ±20 мм.
- Подушка: бетонная, на дне, без пустот.
- Установка: стойка центрирована, смещение оси в плане не более ±10 мм.
- Заливка: бетоном на 1/3 глубины, без раковин.
Инструмент и материалы для ям под фундамент: что закупить комплектом
Для устройства ям под фундамент вам понадобятся бетонная смесь, шнеки нужного диаметра, геодезические инструменты и средства ограждения. Закупать это лучше комплектом под объект, чтобы не искать по одной позиции в разгар работ.
Бетон: сколько и какой
Бетон нужен для подушки и заливки. Объём зависит от количества ям и их размеров. Если вы заказываете ямы под фундамент серией, считайте так: на одну яму уходит бетон на подушку плюс примерно треть глубины. Для партии из 20–30 ям это уже ощутимый объём, и брать его лучше с запасом 10–15%.
Шнеки: диаметр имеет значение
Шнеки диаметром 250, 300, 350, 400 и 450 мм закрывают большинство задач. Для столбиков парковочного ограждения обычно хватает 250–300 мм, для более массивных опор — 350–450 мм. Если у вас несколько типов объектов, берите набор — это дешевле, чем докупать по одному.
Ограждения и знаки: не забудьте про зону работ
Пока идут работы, участок должен быть огражден. Для этого пригодятся конусы и вехи. Например, комплект конусов по 5 или 10 штук удобно держать на складе и выдавать бригаде вместе с остальным оснащением. Посмотрите конусы дорожные — там есть варианты разной высоты и с полосами.
Для временных схем движения и опасных зон подойдут вехи сигнальные. Комплект из 10 штук высотой 1,2 м перекрывает участок до 10–15 метров.
Геодезия и измерительный инструмент
Для разметки и контроля нужны геодезические инструменты (тахеометр, нивелир) и измерительный шаблон для проверки глубины и смещения. Если у подрядчика этого нет, он будет проверять «на глаз» — и вы получите соответствующий результат.
СИЗ и мелкий инвентарь
Каски, жилеты, перчатки, лопаты, рулетки — всё это расходуется и теряется. Закупщику стоит держать на складе минимальный запас, чтобы бригада не простаивала. Подробнее о том, как организовать хранение, читайте в материале закупка впрок и куда ставить.
Приёмка ям под фундамент: допуски, замеры и документы
Приёмка ямы под фундамент — это не формальность, а проверка трёх параметров: глубина, смещение оси и соответствие проекту. Без замеров и подписей вы не сможете предъявить претензии.
Чем мерить глубину
Глубину проверяют измерительным шаблоном или рулеткой с жесткой пяткой. Важно мерить от проектной отметки, а не от «примерно уровня земли». Допуск ±20 мм — это ваша граница: если глубина ушла больше, фиксируйте отклонение.
Как поймать смещение оси
Смещение оси в плане проверяют по разметке: центр ямы должен совпадать с вынесенной точкой. Допуск ±10 мм. На практике удобно использовать шаблон или просто рулетку, если есть базовая линия. Для серии опор проверяйте каждую третью-четвёртую яму, чтобы не тратить время на все.
Какие документы требовать
После устройства ям под фундамент подрядчик должен передать:
- исполнительную схему с отметками глубин и привязкой осей;
- ведомость контрольных замеров с подписями прораба и геодезиста;
- акт скрытых работ (если ямы закрываются бетоном или засыпкой).
Без этих документов приёмка превращается в доверие на слово. А если позже выяснится, что яма под фундамент мельче проектной, доказать будет нечего.
Что делать при отклонениях
Если отклонения в пределах допуска — принимайте. Если больше — требуйте исправления за счёт подрядчика. В договоре стоит прописать, что переделка ямы под фундамент выполняется без дополнительной оплаты.
Ошибки и риски при устройстве ям под фундамент: как закупщику их избежать
Самая частая ошибка — работать без проекта и чертежей. Дальше идут отклонения по глубине и смещению, отсутствие подушки и экономия на бетоне. Каждая из этих ошибок приводит к переделке.
Игнорирование проекта
Если подрядчик получил только устное «сделайте лунки», он сделает их так, как привык. А привычки у бригад разные. Яма под фундамент, сделанная «по опыту», может не совпасть с проектной привязкой. Всегда передавайте чертёж.
Отклонения по глубине
Глубина больше ±20 мм — это либо лишний бетон, либо необходимость подсыпки. И то и другое — дополнительные расходы. Контролируйте на этапе бурения, а не после бетонирования.
Смещение оси
Смещение более ±10 мм особенно критично для ограждений и серийных опор. Если не проверить сразу, придётся перебуривать уже забетонированные ямы.
Отсутствие подушки и плохое центрирование
Без бетонной подушки столб может дать осадку. Плохое центрирование приводит к наклону. Проверяйте до заливки — после будет поздно.
Как снизить риски
- Пропишите в договоре допуски и порядок приёмки.
- Требуйте исполнительную схему до начала бетонирования.
- Назначьте ответственного за контроль на объекте.
- Не принимайте работу по фото — только по замерам.
Яма под фундамент и безопасность на объекте: ограждения и знаки
Пока вы устраиваете ямы под фундамент, участок становится зоной повышенной опасности. Открытые лунки, техника, бетон — всё это требует ограждения и предупреждения.
Ограждение участка
По периметру работ выставляют конусы или вехи. Для небольших участков хватает 5–10 конусов. Если работы идут на проезжей части или рядом с ней, схему ограждения согласовывают. О том, как закрыть зону ограждением по ГОСТу, есть отдельная статья — куча песка на проезде.
Временные знаки
Если перекрывается полоса или меняется схема движения, нужны временные дорожные знаки. Их устанавливают на переносных опорах, которые тоже требуют ям под фундамент или утяжелённых оснований. Не забывайте, что знаки должны быть видны и не создавать помех.
Ответственность за нарушения
За отсутствие ограждения или неправильную схему можно получить штраф. Чтобы не рисковать, держите на складе комплект ограждений и знаков. Посмотрите оборудование для парковки — там есть столбики и ограничители, которые тоже монтируются в ямы.
Как закупщику сэкономить на ямах под фундамент без потери качества
Экономия на ямах под фундамент достигается не снижением требований, а правильной организацией: комплектация, выбор подрядчика и типовые решения. Разберём по пунктам.
Заказывайте материалы комплектом
Бетон, шнеки, конусы, вехи — всё это дешевле брать партией. Многие поставщики дают скидку на комплекты из 10 штук. Например, конусы дорожные часто продаются наборами по 10 штук — так выгоднее, чем поштучно. Посмотрите конусы дорожные сигнальные 320 мм 10 шт. — как раз комплект.
Проводите тендер с чёткими допусками
Приглашайте подрядчиков на тендер, где в техническом задании прописаны допуски по глубине и смещению, требования к документам и порядок приёмки. Это отсеивает тех, кто привык работать «на глаз», и даёт вам рычаг для торга.
Используйте типовые решения
Если у вас много однотипных объектов (например, парковки или склады), разработайте типовой проект ямы под фундамент для каждого типа опор. Это ускоряет разметку и снижает риск ошибок.
Контролируйте, а не переделывайте
Дешевле проверить глубину и ось до бетонирования, чем разбирать готовое. Назначьте человека, который принимает каждый этап. Если объёмы большие, используйте выборочный контроль, но обязательно с замерами.
Хранение и логистика
Материалы и оснащение для ям под фундамент нужно где-то хранить. Пластиковые ящики и контейнеры помогают содержать склад в порядке. Например, ящик для хранения пластиковый 600x400x365 подойдёт для мелких инструментов и крепежа.
Частые вопросы
Какие допуски по глубине и смещению оси действуют для ям под фундамент дорожных знаков?
Для дорожных знаков глубина ямы под фундамент контролируется с допуском ±20 мм, а смещение оси в плане — ±10 мм. Эти параметры стоит закладывать в договор с подрядчиком и проверять при приёмке.
Нужен ли геодезист для разметки ям под фундамент?
Да, разметку центров котлованов выполняет геодезист, а контроль — прораб. Если объект небольшой, разметку может выполнить прораб по чертежу, но ответственность за точность всё равно на нём.
Можно ли бурить ямы под столбы диаметром 250 мм?
Да, шнеки диаметром 250 мм подходят для столбиков парковочного ограждения и лёгких опор. Для более массивных конструкций берут шнеки до 450 мм. Выбор зависит от проекта.
Чем контролировать глубину ямы при приёмке работ?
Глубину проверяют измерительным шаблоном или рулеткой с жёсткой пяткой от проектной отметки. Допуск ±20 мм — ваша граница приёмки.
Какие документы должен предоставить подрядчик после устройства ям?
Подрядчик передаёт исполнительную схему с отметками глубин и привязкой осей, ведомость контрольных замеров с подписями и акт скрытых работ, если ямы закрываются.
Что делать, если подрядчик залил яму бетоном полностью, а не на треть?
Сверьтесь с проектом. Если проектом предусмотрена заливка на 1/3, а сделано иначе, это отклонение. Требуйте исправления или фиксируйте в акте, если это не влияет на несущую способность.
Как избежать штрафов при устройстве ям под фундамент на проезжей части?
Оградите участок конусами или вехами, установите временные знаки и согласуйте схему, если работы на дороге. Держите комплект ограждений на складе, чтобы не искать в спешке.
Можно ли сэкономить на ямах под фундамент, заказав бурение у частника?
Можно, но риски выше: частник может не дать документов и не выдержать допуски. Для ответственных объектов лучше работать с подрядчиком, который предоставляет исполнительную схему и гарантии.
Если вы сейчас комплектуете бригаду или склад под сезонные работы, загляните в каталог строительства и ремонта — там собраны конусы, вехи и другие ограждения. А если нужно быстро пополнить запас расходников, посмотрите выгодные цены. Мы поможем собрать заказ так, чтобы яма под фундамент была сделана по проекту, а не «как получится».
Удачных объектов и сухих актов.
