Бригада разгружает машину, а ящики не складываются: защёлка заела, петля люфтит, одна стенка провисает. Знакомая картина, когда партию брали по цене и внешнему виду, не глядя на узел складывания. Между тем именно механизм складывания ящика определяет, сколько тара проживёт на объекте и сколько времени бригада тратит на сборку и разборку.
Механизм складывания ящика — это совокупность шарниров, защёлок и фиксаторов, которые позволяют таре принимать рабочее и сложенное положение и удерживать форму под нагрузкой. От него зависят три вещи: скорость работы персонала, объём, который партия занимает на складе и в кузове, и общий ресурс тары до списания.
Дальше разберём типы механизмов, критерии выбора для закупки комплектами, типичные ошибки и практические шаги приёмки. Материал рассчитан на тех, кто берёт ящики по 10 штук и больше: завхозов складов и производств, прорабов, подрядчиков по благоустройству, коммунальные и дорожные службы, тепличные хозяйства.
Что такое механизм складывания ящика и зачем он нужен закупщику
Механизм складывания ящика — это узел, который обеспечивает переход тары из рабочего положения в сложенное и обратно, а также жёсткую фиксацию в рабочем состоянии. Без надёжной фиксации ящик теряет форму под весом содержимого, а без удобного складывания партия занимает в разы больше места при хранении и перевозке.
Из чего состоит узел
Конструктивно механизм складывания обычно включает несколько элементов:
- Шарнирные линии — места перегиба стенок или бортов. В одной из запатентованных конструкций складного ящика стенки складываются по восьми шарнирным линиям вместо одиннадцати, что упрощает сборку и снижает число точек отказа.
- Защёлки с пружинным механизмом — подпружиненные фиксаторы, которые удерживают стенки в рабочем положении и отпускают их при складывании.
- Автоматические пружинные фиксаторы — срабатывают сами при раскрытии: стенка встаёт на место и защёлкивается без отдельного движения рукой.
- Скользящие цилиндрические замки — часто из нержавеющей стали; применяются там, где нужна стойкость к влаге и грязи.
- Эксцентриковые механизмы — обеспечивают быстрый поворот и фиксацию, характерны для откидных конструкций.
В комбинированных вариантах эти элементы работают вместе: шарнир задаёт траекторию, защёлка держит форму, а эксцентрик или замок добавляет жёсткости.
Почему это не второстепенная деталь
Для закупщика механизм складывания — это статья расходов, которая проявляется не сразу, а через сезон-два. Считайте просто: если из десяти ящиков в партии три выходят из строя из-за заевшей защёлки, вы списываете не три ящика, а 30% партии. При закупке комплектами по 10 штук и среднем чеке 4–5 тысяч рублей это ощутимая потеря на ровном месте.
Второй момент — время бригады. Ящик, который складывается одним движением, экономит секунды, но этих секунд за смену набегают десятки. На объекте, где тару переставляют десятки раз за день, разница между удобным и неудобным механизмом складывания видна уже к обеду.
Что даёт хороший механизм в быту объекта
- Компактное хранение. Сложенная тара занимает меньше места на складе и в подсобке — критично, когда стеллажи ограничены.
- Быстрая логистика. В кузове машины помещается больше сложенных ящиков, чем собранных; при перевозке между объектами это прямая экономия на рейсах.
- Предсказуемый ресурс. Исправный фиксатор не подводит под нагрузкой, а значит, содержимое не рассыпается в самый неподходящий момент.
- Ремонтопригодность. Если защёлка съёмная, её меняют, а не выбрасывают весь ящик.
Если вы как раз подбираете тару под склад или производство, посмотрите ящики для хранения — там видно, как разные модели ведут себя в сложенном виде и какие узлы у них задействованы.
Типы механизмов складывания ящиков: шарнирные, замковые, телескопические
Основных типов три: шарнирный (складывание по линиям перегиба), замковый (фиксация защёлками и замками) и телескопический (выдвижение одной части относительно другой). На практике чаще встречаются комбинированные конструкции, где шарнир сочетается с защёлкой.
Шарнирный механизм
Самый распространённый вариант. Стенки или борта соединены петлями и осями и складываются по шарнирным линиям. Чем меньше линий, тем проще конструкция и тем меньше точек, где может появиться люфт. Восемь линий вместо одиннадцати — это не мелочь: каждая лишняя линия это потенциальный износ и место, куда набивается песок.
Плюсы: простая механика, предсказуемое поведение, легко проверить визуально. Минусы: со временем оси разбиваются, появляется люфт, стенка начинает «гулять».
Замковый и защёлочный
Здесь форма держится не столько за счёт геометрии, сколько за счёт фиксаторов: защёлок с пружинным механизмом, автоматических пружинных фиксаторов, скользящих цилиндрических замков. Автоматический фиксатор удобен тем, что срабатывает сам: раскрыли ящик — он встал на место. Скользящий цилиндрический замок из нержавеющей стали выбирают для условий с влагой и грязью, где обычная пружина ржавеет.
Плюсы: жёсткая фиксация, понятная логика работы. Минусы: пружина и замок — это расходник; если он выйдет из строя, ящик может перестать держать форму.
Эксцентриковый и телескопический
Эксцентриковый механизм даёт быстрый поворот и фиксацию — его часто можно встретить в откидных конструкциях. Телескопический предполагает выдвижение одной части относительно другой, как в выдвижных платформах и ящиках комодов. Такие узлы чувствительны к зазорам: уменьшить их можно за счёт рёбер жёсткости и согнутых краёв, но при этом теряется быстросъёмность.
Комбинированные варианты
На практике чаще всего шарнир отвечает за траекторию, а защёлка или замок — за фиксацию. Именно комбинация определяет, насколько удобно бригаде работать в перчатках и как быстро ящик складывается обратно после смены.
Если ваша задача — тара под конкретный объём, полезно свериться с материалом про глубокий ящик 600х400х365: там видно, как высота и форма стенок влияют на выбор узла складывания.

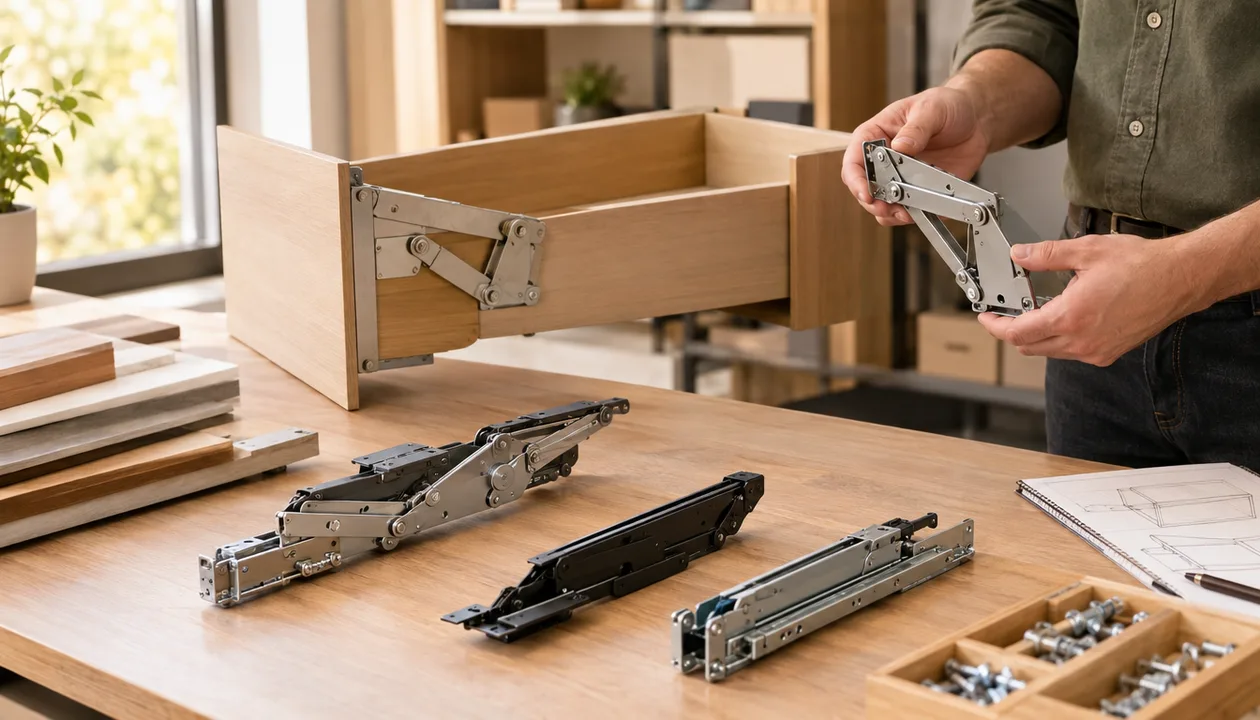

Критерии выбора механизма складывания для закупки комплектами
При закупке комплектами оценивать нужно не один ящик, а поведение всей партии: одинаково ли работают защёлки, нет ли разброса по усилию, взаимозаменяемы ли детали. Ниже — критерии, по которым стоит сравнивать партии между собой.
Надёжность фиксации в рабочем положении
Главное требование — ящик не должен самопроизвольно складываться под нагрузкой. Проверяется просто: соберите ящик, поставьте в него груз, близкий к рабочему, и посмотрите, не расходится ли стенка, не щёлкает ли защёлка при покачивании. Самопроизвольное складывание под нагрузкой недопустимо — это и потеря груза, и риск травмы.
Усилие складывания и работа в перчатках
Бригада работает в перчатках, часто на холоде. Если защёлку нужно поддевать ногтем или прикладывать заметное усилие, персонал начнёт складывать ящики «как получится» — то есть ломать. Проверьте складывание и раскладывание в перчатках, несколько раз подряд.
Материалы подвижных частей
- Нержавеющая сталь — для влажных и грязных условий, где обычная сталь ржавеет.
- Обычная сталь с покрытием — дешевле, но требует аккуратности при эксплуатации.
- Пластик — не ржавеет, но хуже держит нагрузку на излом и чувствителен к морозу.
Морозостойкость
Если ящик живёт на улице, механизм должен сохранять работоспособность при отрицательных температурах. Пластиковые защёлки на морозе становятся хрупкими, металлические — работают стабильнее, но требуют защиты от обледенения. Для уличных задач берите тару с пометкой о морозостойкости — например, морозостойкий ящик для мяса и мясных изделий рассчитан на холод.
Ремонтопригодность и запчасти
Хорошо, когда защёлка или ось — съёмный элемент, который можно заменить. Плохо, когда фиксатор залит в корпус: вышел из строя — выбрасываете ящик. Уточните у поставщика, поставляются ли запасные части отдельно и совместимы ли они между партиями.
Сравнение механизмов складывания ящиков: таблица для закупщика
Сравнивать механизмы имеет смысл по типу фиксации, материалу подвижных частей, сложности конструкции и пригодности для улицы. Ниже — сводка по основным типам без привязки к конкретным брендам.
| Тип механизма | Как держит форму | Материал подвижных частей | Ремонтопригодность | Для улицы и мороза |
|---|---|---|---|---|
| Шарнирный | геометрия стенок и оси | сталь, пластик | средняя: меняются оси и петли | подходит при защите осей от грязи |
| Замковый (защёлки) | пружинный фиксатор | сталь, нержавеющая сталь | высокая: защёлка съёмная | подходит, нержавейка предпочтительнее |
| Эксцентриковый | поворот и прижим | сталь | средняя: узел компактный | подходит для откидных конструкций |
| Телескопический | выдвижение и зазоры | сталь, пластик | ниже: чувствителен к износу направляющих | ограниченно, требует чистоты |
| Комбинированный | шарнир плюс защёлка | сталь и нержавеющая сталь | высокая при съёмных фиксаторах | подходит при морозостойком исполнении |
Выбор зависит от условий: для склада с ровным полом и стабильной температурой хватит шарнирного или телескопического узла, для улицы, грязи и мороза берите комбинированный с нержавеющими фиксаторами.
Ошибки при выборе и эксплуатации механизма складывания ящика
Большинство потерь по таре связано не с браком, а с тем, что механизм подобрали под неверные условия. Ниже — ошибки, которые встречаются чаще всего.
Игнорирование условий эксплуатации
Ящик берут «универсальный», а потом выясняется, что на улице зимой защёлка дубеет, а летом в неё набивается песок и грунт. Если тара работает на объекте благоустройства или на дороге, механизм должен быть рассчитан на абразивные загрязнения и перепад температур.
Экономия на фурнитуре в ущерб фиксации
Разница в цене между партией с надёжными фиксаторами и партией с дешёвыми может показаться незначительной, но списание из-за заевших защёлок съедает экономию за один сезон. Считайте не цену за штуку, а цену за ресурс.
Неучёт ремонтопригодности
Если фиксатор несъёмный, выход из строя одной защёлки выводит из строя весь ящик. При закупке комплектами это особенно больно: партия стареет неравномерно, и вы получаете набор частично рабочих ящиков.
Отсутствие проверки партии на совместимость
Детали внутри партии должны быть взаимозаменяемы. Если защёлки отличаются по усилию или геометрии, бригада начнёт путать ящики и складывать их «по факту», а не по инструкции. Проверяйте совместимость до оплаты счёта.
Складирование под нагрузкой
Частая ошибка — хранить собранные ящики с грузом штабелями. Механизм складывания рассчитан на рабочую нагрузку, а не на давление верхних ящиков. Если штабель высокий, фиксаторы постепенно расходятся.

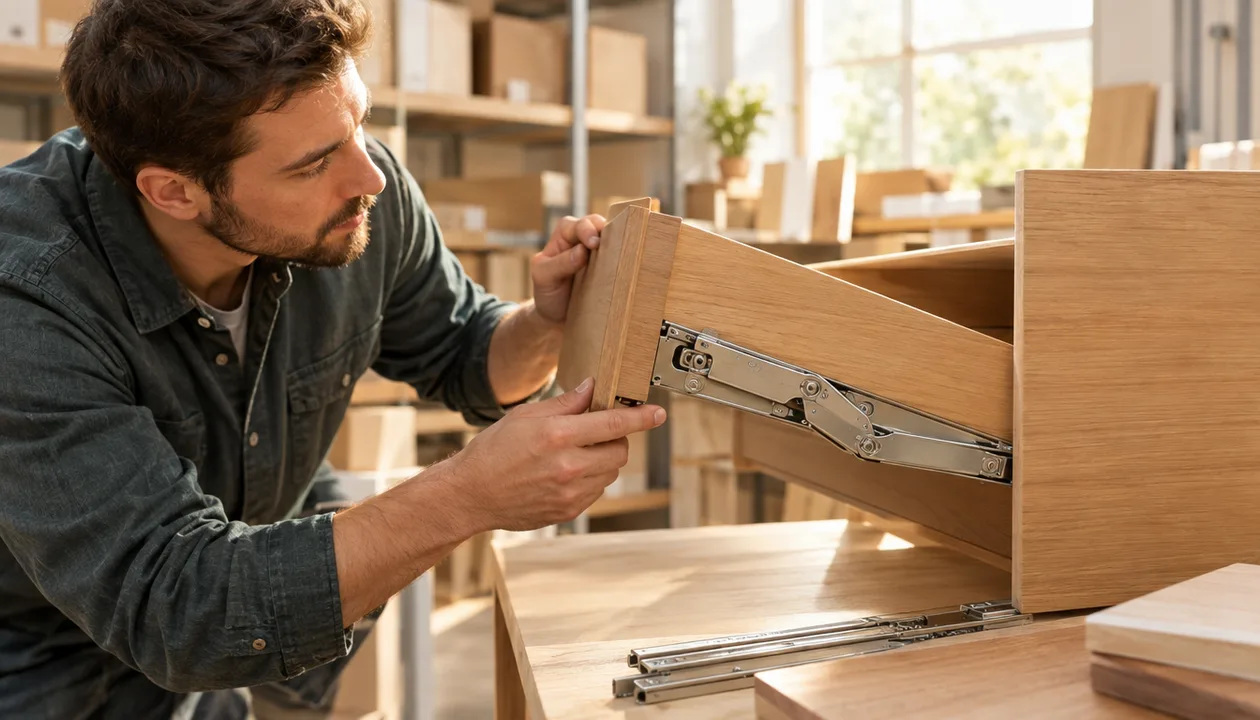

Как проверить механизм складывания перед покупкой партии
Проверка занимает пятнадцать минут и экономит месяцы разбирательств. Вот последовательность, которую стоит пройти до оплаты счёта.
Визуальный осмотр
- Осмотрите шарнирные линии: не должно быть задиров, неравномерного литья, следов подгонки напильником.
- Проверьте зазоры: слишком большие дают люфт, слишком маленькие — заклинивание.
- Оцените качество штамповки и литья подвижных частей: острые кромки, облой и трещины — плохой признак.
Тест на складывание
- Сложите и разложите ящик десять раз подряд.
- Повторите то же в рабочих перчатках.
- Отметьте, на каком цикле появляется заедание или меняется усилие.
Проверка фиксации под нагрузкой
Поставьте в ящик груз, близкий к рабочему, и покачайте его. Стенки не должны расходиться, защёлка — щёлкать. Не перегружайте: цель теста — убедиться в фиксации, а не сломать образец.
Оценка взаимозаменяемости
Разберите защёлку на двух-трёх ящиках из партии и поменяйте местами. Если детали встают без доработки — партия однородна.
Механизм складывания ящика и срок службы тары: что влияет на износ
Ресурс тары на 70% определяется состоянием подвижных частей. Износ идёт по трём направлениям: шарниры, фиксаторы и направляющие (если они есть).
Износ шарниров и фиксаторов
Каждый цикл складывания — это микроизнос оси и посадочного места. При интенсивной эксплуатации люфт появляется быстрее, чем кажется: сначала стенка начинает слегка «гулять», потом перестаёт держать форму. Пружинные фиксаторы теряют упругость, и защёлка перестаёт защёлкиваться до конца.
Влияние абразивных загрязнений
Песок, грунт, зерно, мелкая стружка — всё это работает как абразив. Попадая в шарнир, частицы ускоряют износ в разы. Для уличных задач выбирайте механизм, который легко продувается или промывается, а не тот, где подвижные части закрыты наглухо.
Материал против условий
Металл держит нагрузку лучше пластика, но ржавеет; нержавеющая сталь не ржавеет, но дороже; пластик не ржавеет и дешевле, но хрупок на морозе. Универсального варианта нет — есть подходящий под ваши условия.
Профилактика
- Продувайте и промывайте подвижные части после работы в грязи.
- Не храните ящики под нагрузкой в высоких штабелях.
- Смазывайте металлические шарниры, если конструкция это допускает.
- Меняйте защёлки по мере износа, не дожидаясь отказа.
Если тара используется под пищевые продукты, требования к чистоте механизма выше — тут пригодится перфорированный ящик для овощей и фруктов, у которого вентиляция и подвижные части рассчитаны на регулярную мойку.
Куда обратиться за подбором ящиков с надёжным механизмом складывания
Подбор тары под задачу — это разговор про условия, а не про картинку. Расскажите, где будет работать ящик: на улице или в помещении, при какой температуре, с каким грузом и как часто его будут складывать. По этим вводным можно подобрать партию, которая не выйдет из строя через сезон.
В каталоге есть тара под разные сценарии: от компактных ящиков для хранения вещей до уличного оборудования для парковки, где тара работает в связке с конусами и столбиками. Для складов и производств смотрите раздел хранение продуктов — там собраны модели с учётом санитарных требований.
Если тару берут комплектами под сезон, стоит заранее прикинуть, сколько и какого размера нужно: об этом подробно в материале про расчёт количества пластиковых ящиков для склада. А тем, кто хранит тару в несколько ярусов, пригодится статья про крышку для ящика 600х400 — она помогает не переплатить за партию и правильно организовать штабель.
Частые вопросы
Чем отличается механизм складывания ящика от обычных петель?
Обычная петля только задаёт траекторию поворота, а механизм складывания ещё и фиксирует ящик в рабочем положении. В узле складывания есть защёлки, пружинные фиксаторы или замки, которые удерживают форму под нагрузкой. Без них ящик просто складывался бы под весом содержимого.
Можно ли заменить сломанный фиксатор на ящике?
Да, если фиксатор съёмный. Уточните у поставщика, поставляются ли защёлки и оси отдельно и совместимы ли они между партиями. Если деталь залита в корпус, замена невозможна — придётся менять весь ящик.
Какой механизм складывания лучше для уличного использования зимой?
Для улицы и мороза подходит комбинированный механизм с металлическими или нержавеющими фиксаторами. Пластиковые защёлки на холоде становятся хрупкими и могут треснуть при первом же складывании. Ищите тару с пометкой о морозостойкости.
Как проверить надёжность фиксации при приёмке партии?
Соберите ящик, поставьте груз, близкий к рабочему, и покачайте. Стенки не должны расходиться, защёлка — щёлкать. Затем сложите и разложите ящик десять раз в перчатках и посмотрите, не появилось ли заедание.
Влияет ли механизм складывания на стоимость ящика?
Да, напрямую. Нержавеющие фиксаторы и съёмные защёлки дороже простых пластиковых, но партия с ними служит дольше и реже списывается. Считайте не цену за штуку, а стоимость ресурса: дешёвый ящик, вылетевший за сезон, обходится дороже.
Что делать, если ящик самопроизвольно складывается под нагрузкой?
Прекратите использовать такой ящик — самопроизвольное складывание недопустимо, это риск потери груза и травмы. Проверьте, не изношена ли защёлка и не повреждена ли ось. Если фиксатор съёмный, замените его; если нет — спишите ящик.
Почему защёлка заедает после работы в грязи?
Абразивные частицы — песок, грунт, стружка — попадают в подвижные части и ускоряют износ. Продувайте и промывайте механизм после работы в грязных условиях. Если конструкция закрытая и не продувается, абразив останется внутри.
Сколько циклов складывания выдерживает механизм?
Это зависит от материала и конструкции узла: металлические фиксаторы служат дольше пластиковых, съёмные защёлки меняются без замены ящика. Точный ресурс для конкретной модели уточняйте у поставщика — универсальной цифры для всех ящиков нет.
