Представьте: вы закупили конусы, привезли их на объект, расставили — а через час приходит прораб и говорит, что всё сделано не так. Знакомо? Чаще всего проблема не в качестве ограждений, а в том, что их расставили без продуманной схемы. Схема расстановки ограждения — это не просто линия конусов, а продуманный план, который определяет безопасность людей, сохранность имущества и ваши расходы. В этой статье разберём три базовые схемы — линейную, контурную и комбинированную, — покажем, кому какая подходит, а кому не подходит ни одна, и дадим практические советы по расчёту количества ограждений. Вы узнаете, как избежать типичных ошибок и не потратить лишнего.

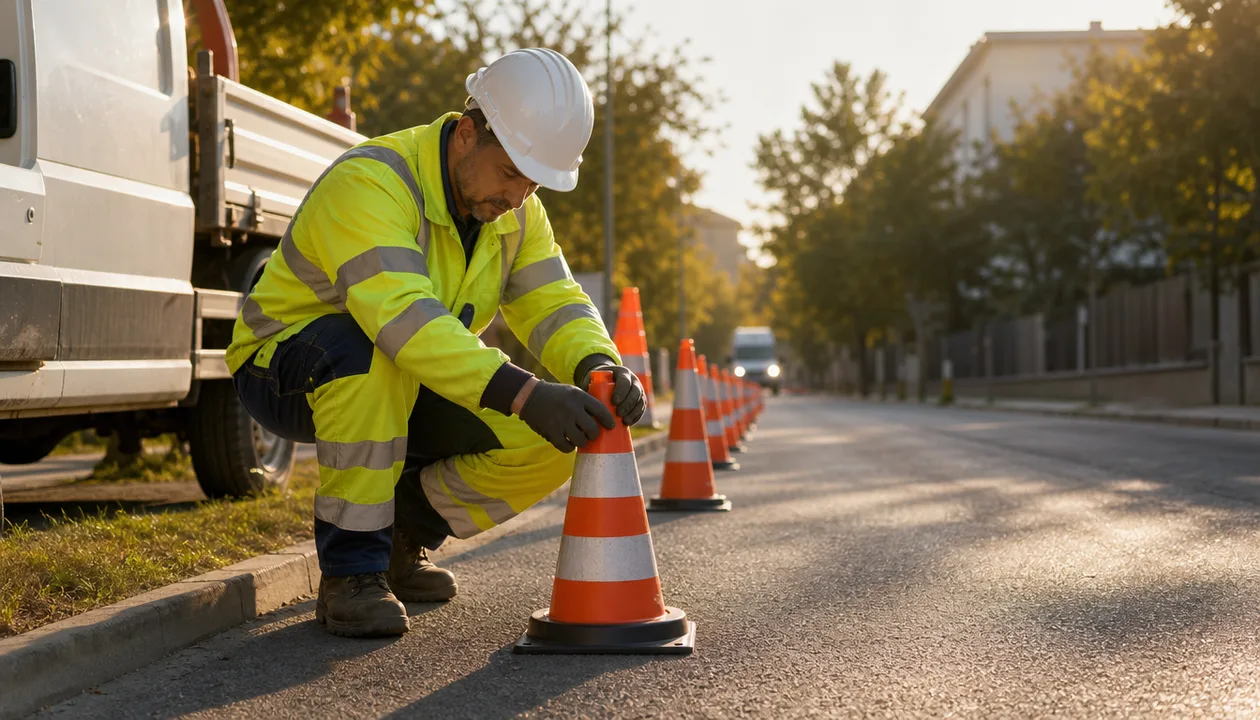

Почему схема расстановки ограждения — это не «линия из конусов», а план безопасности
Схема расстановки ограждения — это продуманный план размещения временных ограждений (конусов, барьеров, лент) для защиты людей и техники от опасных зон. Для дорожных работ такие схемы регламентируются отраслевым методическим документом ОДМ 218.6.019-2016: там прописаны порядок установки знаков, светофоров и ограждений, а также требования к их видимости. Для частных территорий — складов, парковок, дворов — строгих нормативов нет, но есть общие принципы, которые помогают избежать травм и штрафов.
Закупщику важно различать схемы, потому что от этого зависит количество ограждений, которое нужно купить, и, соответственно, бюджет. Если вы планируете огородить яму во дворе, вам понадобится один набор; если перекрыть полосу на дороге — совсем другой. Непонимание разницы приводит к двум крайностям: либо конусов не хватает и опасная зона остаётся открытой, либо вы закупаете лишнее и переплачиваете.
Типичная ошибка — покупать ограждения без предварительной схемы. Например, завхоз склада заказывает 20 конусов «на всякий случай», а когда случается прорыв трубы, выясняется, что для ограждения котлована по периметру нужно минимум 30, и часть зоны остаётся незащищённой. Или наоборот: для ремонта фасада вдоль тротуара достаточно 10 конусов в линию, а закупщик берёт 50, и половина пылится на складе.
Линейная схема расстановки ограждения: когда нужна и для кого подходит
Линейная схема — это когда ограждения выстраиваются в одну линию, чтобы отделить зону работ или опасный участок от движения людей и транспорта. Это самая простая и распространённая схема: конусы или барьеры ставятся через равные промежутки вдоль границы опасной зоны.
Типичные сценарии, где линейная схема работает идеально:
- Разметка дорожной полосы. Когда нужно временно сузить проезжую часть или перекрыть одну полосу для ремонта. Конусы выстраиваются в линию, направляя поток машин.
- Отсечение тротуара при ремонте фасада. Если с фасада здания падают куски штукатурки, пешеходную зону огораживают конусами или лентой на стойках, чтобы люди не пострадали.
- Ограждение траншеи вдоль стены. При прокладке коммуникаций вдоль здания траншея идёт прямой линией, и её ограждают конусами по всей длине.
Для линейной схемы подходят лёгкие конусы высотой 320 мм, если речь о пешеходной зоне, и более тяжёлые — 520 мм или 750 мм — если рядом проезжает транспорт. Например, для ограждения тротуара во дворе достаточно дорожных конусов 320 мм — они компактные, их легко переносить и хранить.
Кому подходит линейная схема? Подрядчикам по благоустройству, дорожным службам, коммунальщикам — всем, кто выполняет линейные работы: ремонт тротуаров, укладка асфальта, покраска ограждений. Если ваша задача — отгородить протяжённый участок, линейная схема — ваш выбор.
Кому линейная схема не подходит? Если нужно огородить площадь — яму, котлован, открытый люк, — линия конусов не создаст замкнутый контур, и человек или техника смогут пройти сбоку. Для таких задач нужна контурная схема.

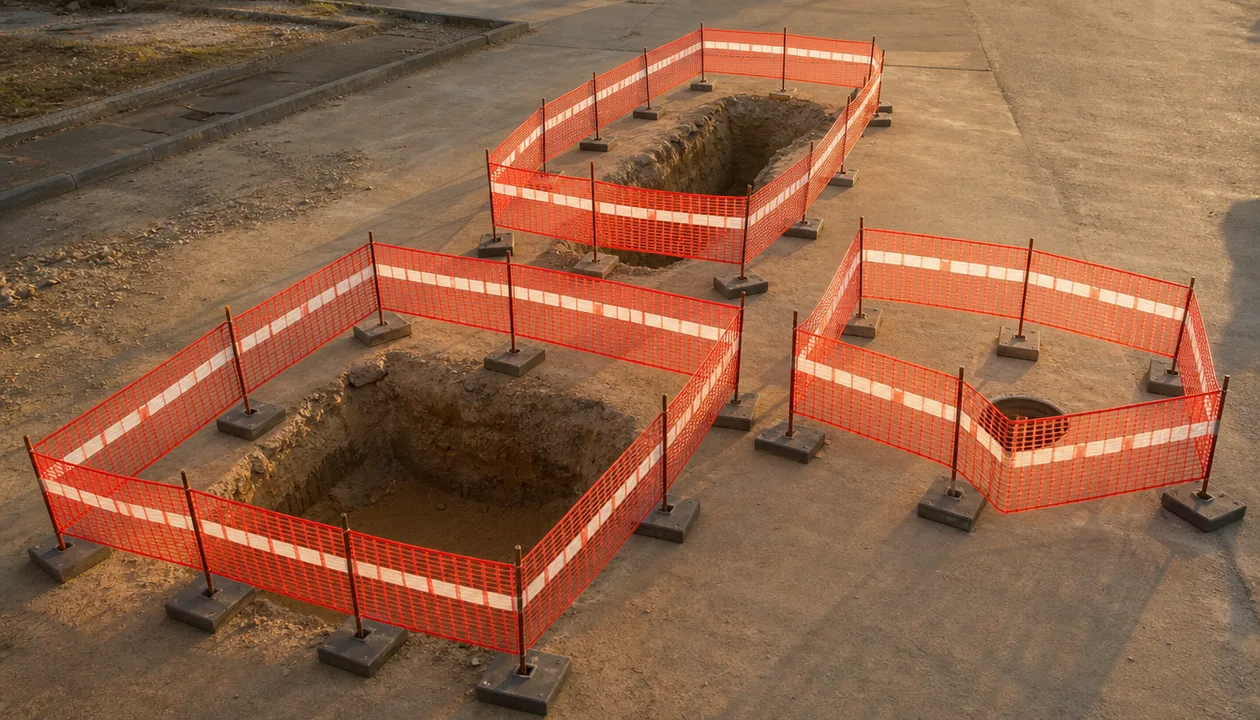

Контурная схема расстановки ограждения: для ям, траншей и опасных зон
Контурная схема — это ограждение по замкнутому периметру вокруг опасного объекта. Конусы или переносные заборчики ставятся по кругу или прямоугольнику, чтобы полностью исключить случайное попадание в опасную зону.
Контурная схема незаменима, когда есть точечная опасность:
- Открытый люк. Если крышка люка повреждена или украдена, его огораживают по периметру, чтобы никто не упал внутрь.
- Яма во дворе или на проезжей части. Провал асфальта, разрытая траншея под трубу — всё это требует ограждения по кругу.
- Котлован на стройплощадке. Котлован огораживают по всему периметру, чтобы туда не свалилась техника или люди.
- Ремонт теплицы. Если в теплице заменяют стекло и осколки падают на землю, опасно оставить это место без ограждения.
Требования к контурному ограждению: оно должно быть непрерывным, хорошо видимым, устойчивым к ветру и случайным ударам. Если ограждение прерывается хотя бы на метр, смысл теряется — человек может пройти в разрыв. Поэтому для контурной схемы часто используют не просто конусы, а конусы с соединительными лентами или переносные заборчики.
Для ограждения ямы конусами важно, чтобы они были достаточно тяжёлыми и не опрокидывались от ветра. Лёгкие конусы 320 мм подойдут только для внутренних помещений, а для улицы лучше взять конусы 520 мм с резиновым утяжелителем — они устойчивее и заметнее.
Кому подходит контурная схема? Завхозам складов и производств (при ямах в полу), управляющим парковками (при провалах асфальта), тепличным хозяйствам (для защиты от наезда техники), коммунальным службам (при открытых люках). Если ваша задача — оградить точечную опасность, контурная схема — то, что нужно.
Кому контурная схема не подходит? Для протяжённых дорожных работ она избыточна: если нужно перекрыть полосу на 100 метров, огораживать каждый метр по периметру — это десятки лишних конусов и лишние расходы. Для линейных задач используйте линейную схему.
Комбинированная схема расстановки ограждения: сложные участки и дорожные работы
Комбинированная схема сочетает линейное ограждение для направления потока и контурное для защиты конкретной опасной зоны. Это самый сложный и ответственный вариант, который применяется на крупных объектах — дорожных работах, стройплощадках с котлованами, при авариях на коммуникациях.
Типичный пример: при ремонте дороги перекрывают одну полосу (линейная схема — конусы вдоль границы), а в месте, где вскрыт асфальт и образовалась яма, дополнительно ставят контурное ограждение по периметру (контурная схема). Или на стройплощадке: по периметру всей территории ставят забор (линейная схема), а вокруг котлована внутри — дополнительные конусы или барьеры (контурная схема).
Комбинированная схема требует предварительного проектирования. Перед закупкой ограждений нужно составить план: где будут стоять конусы, где барьеры, где потребуются знаки и светофоры. Это сэкономит бюджет и время — вы купите ровно столько, сколько нужно, и не будете докупать в процессе.
Для комбинированной схемы понадобятся разные типы ограждений: конусы для разметки линии, барьеры для защиты от наезда, ленты для перекрытия прохода. Например, на дорожных работах с высокой интенсивностью движения лучше использовать конусы 750 мм с тремя светоотражающими полосами — они заметны издалека и устойчивы к ветру.
Кому подходит комбинированная схема? Прорабам, дорожным службам, подрядчикам по асфальтированию — всем, кто ведёт работы на сложных объектах, где есть и протяжённые границы, и точечные опасности.
Кому комбинированная схема не подходит? Для простых задач — отгородить угол склада или оградить яму во дворе — она означает перерасход бюджета. Не нужно покупать барьеры и ленты, если достаточно десяти конусов по кругу.
Сравнение схем расстановки ограждения: таблица по критериям закупщика
Чтобы выбрать схему, закупщику нужно сравнить их по ключевым критериям: сложность монтажа, необходимое количество ограждений, устойчивость к нагрузкам и область применения. Вот наглядная таблица.
| Критерий | Линейная схема | Контурная схема | Комбинированная схема |
|---|---|---|---|
| Сложность монтажа | Низкая: расставить конусы вдоль границы | Средняя: нужно замкнуть периметр, следить за непрерывностью | Высокая: требуется план, сочетание разных типов ограждений |
| Количество ограждений на 10 м | 5–10 конусов (шаг 1–2 м) | Зависит от периметра: для квадрата 3×3 м — 12–16 конусов | Зависит от сочетания: линейная часть + контурная часть |
| Устойчивость к нагрузкам | Низкая: лёгкие конусы может сдвинуть ветер | Средняя: требуется устойчивость к ветру и случайным ударам | Высокая: используются тяжёлые конусы и барьеры |
| Подходит для дорог общего пользования | Только после согласования с владельцем дороги | Только после согласования, если ограждается точечная опасность | Только после согласования, в составе утверждённой схемы |
| Подходит для дворов и частных территорий | Да, для ограждения тротуаров и зон работ | Да, для ям, люков, котлованов | Обычно избыточна, но возможна при сложных работах |
Вывод из таблицы: для большинства задач закупщика — оградить яму, траншею, зону погрузки — достаточно линейной или контурной схемы. Комбинированная схема нужна только для сложных дорожных работ с утверждённым проектом.
Как закупщику рассчитать количество ограждений для схемы расстановки
Главный принцип: ограждения должны быть видны и создавать непрерывный барьер. Никакие точные цифры «конус на каждый метр» не универсальны — шаг зависит от типа ограждения, интенсивности движения и требований проекта. Но есть практические ориентиры.
Для линейной схемы шаг между конусами обычно составляет 1–2 метра. Если конусы стоят реже, они перестают восприниматься как барьер — человек или водитель может не заметить опасность. Если чаще — вы переплачиваете. Например, для ограждения тротуара длиной 20 метров при шаге 2 метра понадобится 11 конусов (20 / 2 + 1).
Для контурной схемы расчёт сложнее: нужно измерить периметр опасной зоны и разделить на шаг. Для прямоугольной ямы 2×3 метра периметр составит 10 метров. При шаге 1 метр понадобится 10 конусов, плюс 2–3 конуса на углы и входы. Всего — 12–13 конусов.
Совет: всегда покупайте с запасом 10–15%. Конусы теряются, ломаются, их уносят. Если вы закупите ровно впритык, через месяц половины может не хватить. Запас компенсирует потери и поломки без срочных дозаказов.
Для дорожных работ в ОДМ 218.6.019-2016 есть примеры схем с конкретными расстояниями, но они привязаны к типовым ситуациям. Для частных территорий ориентируйтесь на здравый смысл: ограждение должно быть заметно с расстояния, с которого человек или водитель может успеть остановиться.
Типичные ошибки при расстановке ограждений и как их избежать
Даже с правильной схемой можно допустить ошибки, которые приведут к травмам или лишним расходам. Вот пять самых частых.
Ошибка 1: покупают ограждения без схемы. Закупщик берёт конусы «на глаз», не зная, сколько нужно для конкретной задачи. В итоге либо не хватает, либо остаются лишние. Как избежать: сначала составьте схему — хотя бы на бумаге — и только потом считайте количество.
Ошибка 2: используют лёгкие конусы там, где нужны барьеры. Если рядом проезжает транспорт на скорости, лёгкий конус 320 мм не остановит машину. Для таких мест нужны тяжёлые конусы с утяжелителем или дорожные барьеры. Как избежать: оцените интенсивность движения. Если скорость выше 40 км/ч — ставьте тяжёлые ограждения.
Ошибка 3: не учитывают погоду. Лёгкие конусы улетают от ветра, а в снегопад их заметает. Как избежать: для улицы выбирайте конусы с резиновым утяжелителем или с вехой — они устойчивее.
Ошибка 4: игнорируют видимость в тёмное время суток. Если ограждение не имеет светоотражающих полос, ночью оно невидимо. Как избежать: берите конусы со светоотражающими элементами или используйте дополнительные фонари.
Ошибка 5: для дорожных работ не согласовывают схему с владельцем дороги. Это грубое нарушение, за которое предусмотрены штрафы. Как избежать: перед началом работ на дороге общего пользования всегда согласовывайте схему ограждения с владельцем дороги — городом, областью или частной компанией.
Что выбрать для двора, склада, стройки и дороги: практический разбор
Теперь соберём всё вместе и разберём, какой комплект ограждений нужен для типовых задач закупщика.
Для двора (яма, траншея). Нужна контурная схема. Оптимальный выбор — конусы высотой 520 мм с утяжелителем и светоотражающими полосами. Они устойчивы, заметны и не опрокидываются от ветра. Для ограждения ямы 2×2 метра понадобится 8–10 конусов. Хороший вариант — комплект из 5 конусов 520 мм с резиновым утяжелителем — его хватит на небольшую яму, а если нужно больше, докупите ещё один комплект.
Для склада (зона погрузки, опасная зона). Линейная схема. Конусы 320 мм или 520 мм в зависимости от того, ездит ли по складу техника. Если только пешеходы — хватит лёгких конусов. Если погрузчики — берите выше и тяжелее.
Для стройплощадки (котлован, периметр). Комбинированная схема: забор по периметру + конусы вокруг котлована. Для котлована используйте конусы 750 мм — они самые заметные. Например, комплект конусов 750 мм с тремя полосами подойдёт для ограждения опасных зон на стройке.
Для дорожных работ. Строго по ОДМ, с согласованием. Здесь нужна комбинированная схема: конусы для направления потока, барьеры для защиты от наезда, знаки и светофоры. Для таких работ берите конусы с максимальной видимостью — 750 мм с тремя светоотражающими полосами.
Частые вопросы
Чем отличается линейная схема расстановки ограждений от контурной?
Линейная схема — это ограждения, выстроенные в одну линию вдоль границы опасной зоны, а контурная — по замкнутому периметру вокруг точечной опасности. Линейная подходит для протяжённых участков (тротуар, полоса дороги), контурная — для ям, люков, котлованов.
Какое ограждение выбрать для ямы во дворе?
Для ямы во дворе нужна контурная схема — ограждение по периметру. Лучше всего подойдут конусы 520 мм с утяжелителем и светоотражающими полосами: они устойчивы к ветру и хорошо видны. Количество конусов зависит от размера ямы, но минимум 8–10 штук.
Нужно ли согласовывать схему ограждения при дорожных работах?
Да, для дорожных работ на дорогах общего пользования схема ограждения обязательно согласовывается с владельцем дороги. Это требование ОДМ 218.6.019-2016. Без согласования работы могут быть остановлены, а на компанию наложат штраф.
Сколько конусов нужно для ограждения траншеи длиной 20 метров?
При линейной схеме с шагом 2 метра понадобится 11 конусов (20 метров делим на 2 и прибавляем 1). Если шаг 1 метр — 21 конус. Рекомендую брать с запасом 10–15%, чтобы компенсировать потери и поломки.
Можно ли использовать конусы для ограждения стройплощадки?
Да, но только для временного ограждения опасных зон внутри стройплощадки — например, котлована. Для постоянного ограждения по периметру стройплощадки нужен забор. Конусы не остановят технику, поэтому в местах возможного наезда ставьте барьеры.
Какие ограждения лучше для парковки: конусы или барьеры?
Для парковки лучше всего подходят гибкие столбики или барьеры, если нужно обозначить границы мест надолго. Конусы — временное решение: их легко убрать, но они могут быть случайно сбиты. Для постоянной разметки парковки используйте столбики, для временных перекрытий — конусы.
Как рассчитать количество ограждений для контурной схемы?
Измерьте периметр опасной зоны и разделите на шаг расстановки (обычно 1–2 метра). Для ямы 2×3 метра периметр 10 метров: при шаге 1 метр — 10 конусов, плюс 2–3 на углы и входы. Всего 12–13 конусов. Добавьте запас 10–15%.
Есть ли требования по шагу расстановки конусов?
Для дорожных работ шаг расстановки конусов определяется проектом организации движения и может быть указан в ОДМ. Для частных территорий строгих требований нет, но практический ориентир — 1–2 метра. Главное, чтобы ограждение было непрерывным и хорошо видимым.
Теперь, когда вы знаете, чем отличаются схемы расстановки ограждения, подобрать нужный комплект будет проще. В каталоге «1 Микрон» есть и лёгкие конусы 320 мм для пешеходных зон, и тяжёлые 750 мм для дорожных работ, и вехи для повышенной видимости. Если сомневаетесь, какая схема подойдёт для вашего объекта, — посмотрите каталог ограждений и выберите комплект с запасом. А если нужна консультация — напишите нам, поможем рассчитать количество под вашу задачу.
