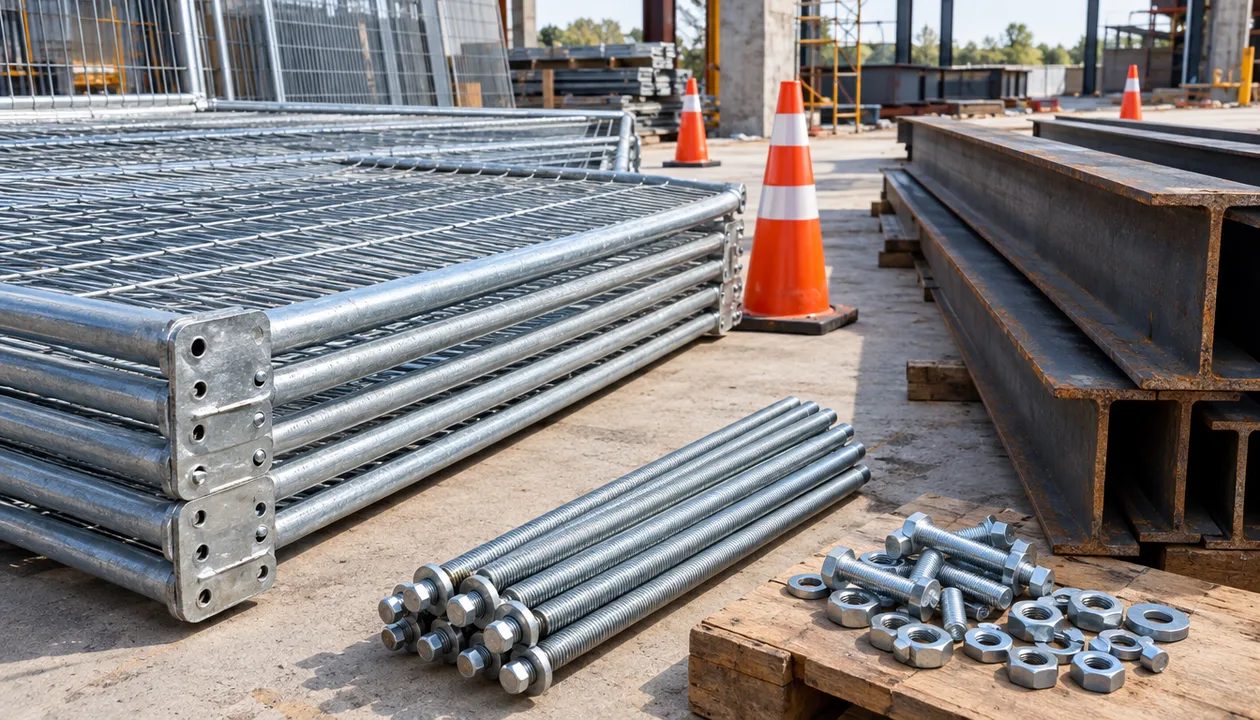

Приезжает партия барьерных ограждений, монтажники начинают стыковать секции — и выясняется, что отверстия под шпильки не совпадают с проектным шагом. Работы встают, бригада простаивает, а поставщик разводит руками: «так и должно быть». Знакомо? Тогда эта статья для вас.
Расстояние между уровнями шпильки — это шаг по высоте, с которым крепёжные шпильки соединяют секции балок, консоли и стойки ограждения. Это не абстрактная цифра из каталога и не украшение спецификации: это монтажный параметр, который определяет жёсткость конструкции, её способность удерживать нагрузку и то, встанет ли ограждение с первого раза или превратится в переделку за счёт подрядчика.
Для закупщика склада, прораба или подрядчика по благоустройству это означает простую вещь. Шаг уровней шпильки нельзя оценить по фотографии или по внешнему виду секции — его проверяют по документации на конкретную модель, по спецификации крепежа и по образцу до подписания счёта. Ниже разберём, откуда берётся этот параметр, какие крепёжные элементы с ним связаны и что именно запрашивать у поставщика, чтобы партия не легла мёртвым грузом.

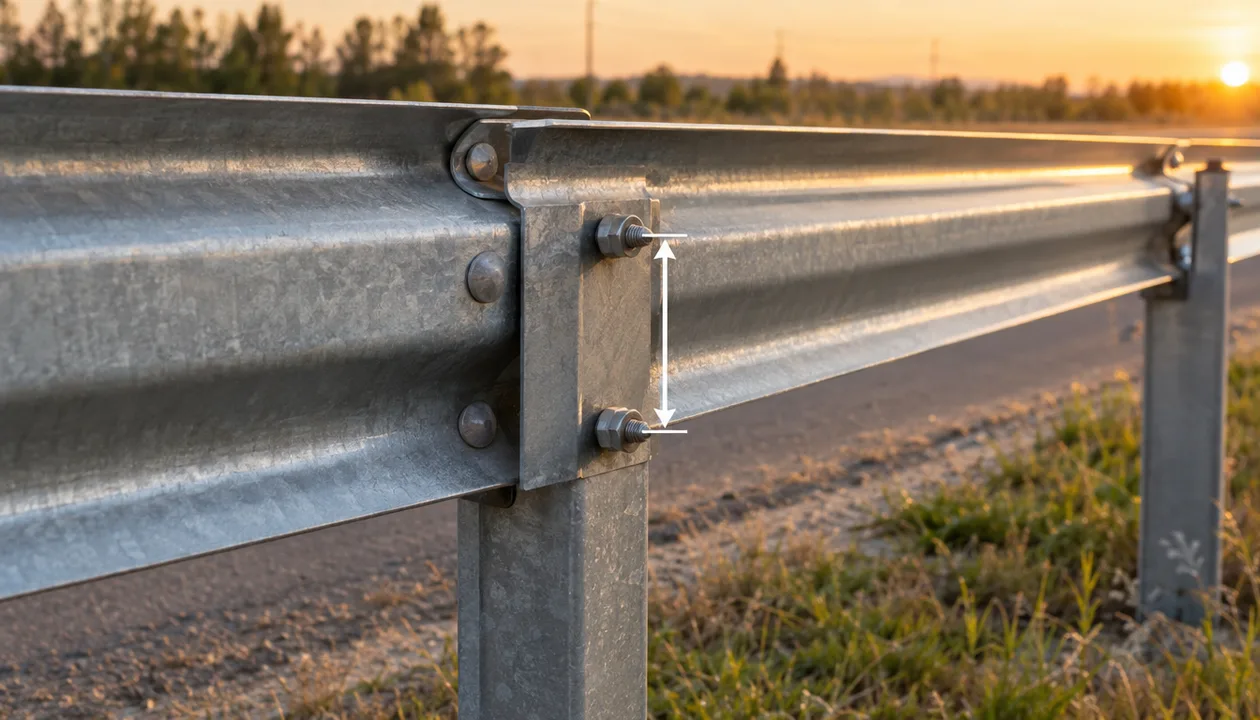

Что такое расстояние между уровнями шпильки в дорожном ограждении
Расстояние между уровнями шпильки — это вертикальный шаг между рядами крепёжных шпилек, которыми секции балок соединяются между собой и с консолями. Проще говоря, это то, как высоко друг от друга расположены точки крепления по высоте ограждения.
Шпилька здесь — не декоративная деталь, а рабочий крепёж. Для соединения секций балок между собой и с консолями применяют болты с полукруглой головкой и квадратным подголовником М16х35 – М16х45, гайки М16 и шайбы 16. Квадратный подголовник — не случайность: он стопорит болт в пазу балки, чтобы монтажник мог затянуть гайку одним ключом, не придерживая головку вторым. Если крепёж подобран не по проекту, шпилька либо не войдёт в отверстие, либо будет болтаться, и ограждение потеряет жёсткость.
Почему уровней несколько, а не один
Барьерное ограждение работает на удержание: оно должно погасить удар и не сложиться. Одна точка крепления на секцию такую задачу не решает — конструкцию ведёт, секции играют относительно друг друга, стык расшатывается. Поэтому крепление распределяют по нескольким уровням по высоте, и расстояние между этими уровнями задаёт, насколько равномерно нагрузка разойдётся по стойке и консоли.
Что это значит на практике для закупщика
Когда вы берёте комплект ограждений, вы фактически берёте не «металл», а систему: балки, стойки, консоли и крепёж, у которых шаг отверстий должен совпадать. Если шаг уровней шпильки на секциях одной партии разный — а такое бывает при сборке из разных партий у неаккуратного поставщика — монтажники начнут рассверливать отверстия на объекте. Это потеря времени, испорченное покрытие и ослабленный узел.
- Проверяйте шаг по документации на модель, а не по фото в объявлении: у разных серий он отличается.
- Сверяйте крепёж с проектом: М16х35 и М16х45 — не взаимозаменяемые «на глазок» позиции, разница в длине влияет на то, хватит ли болта через пакет деталей.
- Считайте крепёж на комплект, а не «примерно»: недостача десятка болтов останавливает смену так же, как недостача секции.
Если вы параллельно закрываете вопросы по ограждению участков и временным схемам движения, посмотрите разбор про безопасное расстояние от построек и пять ошибок закупщика — там та же логика: параметр проверяют до счёта, а не после.
От чего зависит расстояние между уровнями шпильки: расчёт, профиль, удержание
Универсального шага уровней шпильки не существует. Расстояния между уровнями ограждения выбираются исходя из необходимого удержания, профиля и других конструктивных параметров и проверяются расчётом и испытаниями.
Это ключевая мысль, которую стоит держать в голове при закупке. Нельзя взять «средний» шаг и применить его к любому объекту: на разделительной полосе трассы, на временной схеме объезда у стройплощадки и на ограждении парковки у торгового центра условия разные, и удержание требуется разное.
Удержание: сколько конструкции нужно выдержать
Удержание — это способность ограждения воспринять и погасить нагрузку. Чем выше требование к удержанию, тем плотнее и продуманнее распределяются точки крепления по высоте. Если шаг уровней шпильки увеличить произвольно, нагрузка концентрируется в оставшихся узлах, и расчётная схема перестаёт работать. Именно поэтому параметр подтверждают расчётом и испытаниями, а не назначают «по опыту».
Профиль балки и геометрия стойки
Профиль балки задаёт, где вообще могут располагаться отверстия. У разных профилей — своя геометрия паза и своя высота рабочей части. Стойка, консоль и балка — это три детали, которые сходятся в одном узле, и шаг уровней шпильки определяется их совместной геометрией. Меняете тип стойки — меняется и крепление.
Что делать закупщику, если шаг не указан в коммерческом предложении
- Запросите у поставщика схему крепления или монтажный чертёж на конкретную модель.
- Попросите спецификацию крепежа с позициями и количеством на комплект.
- Сверьте шаг с проектом или с заданием от подрядчика, который будет монтировать.
- Если поставщик отвечает «стандартный шаг» без цифр и схемы — это повод насторожиться, а не соглашаться.
Если вы закупаете тару под сопутствующие задачи — выгонку, хранение, перевозку — логика та же: параметры проверяют по документации. Например, по лоткам для проращивания семян комплектом видно, как закупщик сверяет размеры и комплектность до счёта.

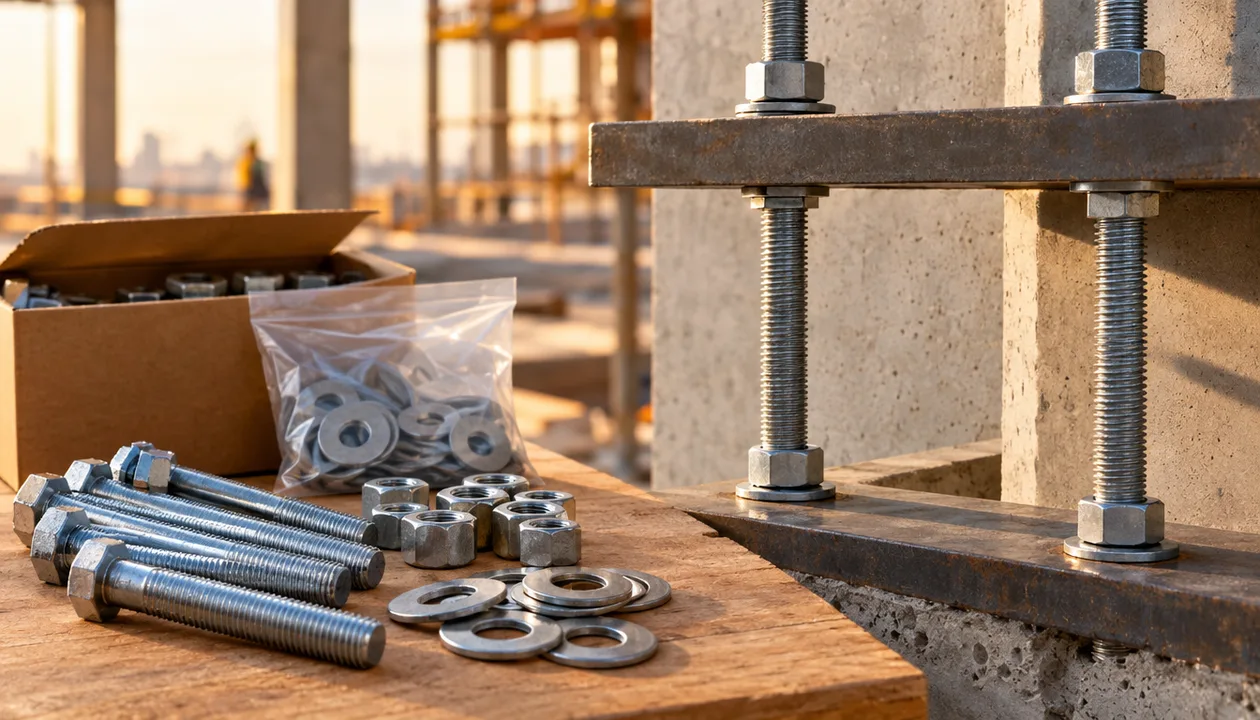

Крепёж для шпилек: какие болты, гайки и шайбы закладывать в закупку
Крепёж под шпильки закладывают строго по проекту ограждения, а базовый набор для соединения секций балок и консолей выглядит так: болты М16х35 – М16х45 с полукруглой головкой и квадратным подголовником, гайки М16 и шайбы 16.
Ошибка, которая встречается чаще всего: закупщик берёт крепёж «по диаметру» — раз болт М16, значит, любой М16 подойдёт. На объекте выясняется, что длина не та, головка не входит в паз или подголовник не квадратный и проворачивается. Смена встаёт, а замена крепежа — это отдельная закупка, отдельная доставка и отдельный простой.
Почему именно М16 и почему диапазон по длине
Диаметр М16 — это расчётный размер под конкретный узел: он обеспечивает нужное усилие затяжки и работает в паре с отверстием в балке и консоли. Диапазон М16х35 – М16х45 существует потому, что толщина соединяемого пакета может отличаться: где-то болт проходит через две детали, где-то через три с шайбой. Слишком короткий не дотянется до гайки, слишком длинный упрётся или останется выступать.
Что входит в нормальный комплект крепежа
- Болты с полукруглой головкой и квадратным подголовником, М16х35 – М16х45.
- Гайки М16 — по одной на каждый болт, плюс запас на потери при монтаже.
- Шайбы 16 — под гайку, чтобы усилие распределялось и металл не продавливался.
Как считать крепёж на партию
Возьмите количество узлов крепления на одну секцию, умножьте на число уровней шпильки и на количество секций. Добавьте 5–10% запаса: крепёж теряется при разгрузке, падает в траву, срывается при затяжке. Запас в десяток болтов стоит копейки по сравнению с простоем бригады.
Если объект — временная схема движения или зона работ, крепёж ограждения работает в связке с сигнальными элементами. Конусы и вехи ставят по кромке, и их тоже берут комплектами, чтобы не добирать поштучно в разгар работ.
Монтажные допуски: отклонение стоек и расстояние до бровки
При монтаже барьерных ограждений нормируются отклонение оси столба от вертикали и расстояние от лицевой грани столба до линии бровки. Оба параметра напрямую влияют на то, как ляжет крепление и как поведёт себя шпилечное соединение под нагрузкой.
Закупщику эти допуски нужны не для того, чтобы самому встать с уровнем на объекте, а чтобы понимать требования к подрядчику и не принять работу, которая формально сделана, а фактически не соответствует проекту.
Почему вертикаль стойки важна для шпильки
Если стойка завалена, отверстия под шпильки уходят из проектного положения. Монтажник начинает «догонять» крепёж: рассверливает, подкладывает шайбы, тянет с перекосом. Внешне узел собран, но болт работает не на срез, а на изгиб в нерасчётном режиме. При первом же серьёзном воздействии такой узел поведёт себя иначе, чем рассчитано.
Расстояние до бровки: не косметика, а рабочая геометрия
Смещение стойки к бровке или от неё меняет положение всего ограждения относительно проезжей части и обочины. Для закупщика это означает: в задании на монтаж должны быть указаны и допуски по вертикали, и привязка к бровке. Если этих цифр нет — вы не сможете ни принять работу, ни доказать подрядчику, что он отклонился.
Что проверить в договоре с подрядчиком:
- указаны ли допуски на отклонение оси столба от вертикали;
- указано ли расстояние от лицевой грани столба до линии бровки;
- как фиксируется приёмка — по акту, по геодезической съёмке или выборочно;
- кто отвечает за переделку при выходе за допуски.
Смежная тема, с которой это часто пересекается на объекте, — безопасное расстояние от костровой чаши: там тоже нормируемая привязка, которую закупщик обязан знать до подписания бумаг.
Световозвращатели КД6 и расстояние между уровнями: что учитывать при закупке
Световозвращатели типа КД6 рекомендуется выбирать по таблице 2 ГОСТ 33151. Их расположение на ограждении часто привязывают к уровням крепления, поэтому комплектность и совместимость проверяют вместе с шагом шпильки, а не отдельно.
Световозвращатель — это то, что делает ограждение заметным в темноте и в дождь. Закупщик, который берёт ограждение без них или берёт «какие есть», рискует получить объект, формально ограждённый, но не читаемый для водителя. А это уже вопрос не эстетики, а безопасности и претензий от заказчика.
Как связаны световозвращатель и уровень крепления
Световозвращатель крепится к балке или стойке, и его положение по высоте должно быть согласовано с конструкцией. Если вы закупаете ограждение и световозвращатели отдельными позициями, уточните:
- на какую высоту и на какой элемент они ставятся;
- входят ли они в комплект или берутся дополнительно;
- совпадает ли тип с тем, что требует проект (КД6 — по таблице 2 ГОСТ 33151).
Комплектность: где чаще всего недобирают
На практике недобор идёт по трём позициям: крепёж, световозвращатели и заглушки. Все три — мелочь по деньгам и серьёзная проблема по срокам. Проверяйте спецификацию построчно, а не по итоговой сумме.
Сигнальные вехи с двумя светоотражающими полосами закрывают ту же задачу заметности на временных схемах: их ставят по границе зоны работ, пока ограждение собирается.
Как закупщику проверить расстояние между уровнями шпильки до счёта
Проверка занимает один запрос поставщику и десять минут сверки. Всё, что нужно, — схема крепления, спецификация и образец. Если поставщик не может дать эти три вещи, работать с ним на объекте рискованно.
Пошаговый порядок действий
- Запросите схему крепления на конкретную модель ограждения — с указанием уровней шпильки и шага между ними.
- Запросите спецификацию крепежа: болты М16х35 – М16х45, гайки М16, шайбы 16, с количеством на комплект.
- Сверьте шаг с проектом или с заданием подрядчика, который будет монтировать.
- Проверьте комплектность: световозвращатели, заглушки, крепёж — всё ли входит.
- Уточните условия хранения и перевозки: морозостойкость и вложенность важны, если партия едет на объект зимой или хранится на открытой площадке.
- Возьмите образец на одну секцию и попробуйте состыковать на месте — это быстрее любых переписок.
Что сверить в документах, а что на образце
| Что проверяем | Где смотрим | На что обратить внимание |
|---|---|---|
| Шаг уровней шпильки | Схема крепления, монтажный чертёж | Совпадает с проектом, одинаков на всей партии |
| Крепёж | Спецификация | М16х35 – М16х45, гайки М16, шайбы 16, количество на комплект |
| Световозвращатели | Спецификация, проект | Тип КД6 по таблице 2 ГОСТ 33151, входят ли в комплект |
| Морозостойкость | Паспорт партии | Заявленный диапазон под условия площадки хранения |
| Вложенность | Образец, замер | Как штабелируется партия на складе и в кузове |
Что делать, если шаг не совпал с проектом
Не пытайтесь «дотянуть» на объекте. Если шаг уровней шпильки на поставленных секциях не совпадает с проектным, это основание для замены партии, а не для рассверливания. Рассверленное отверстие — это уже не проектный узел, и ответственность за его поведение под нагрузкой ляжет на монтажника.
Похожая логика приёмки работает и с тарой: перфорированный лоток 740х465х25 закупщик тоже принимает по цифрам, а не по внешнему виду.
Типичные ошибки при выборе комплектов для дорожных ограждений
Большинство проблем на объекте закладывается ещё на этапе закупки — в момент, когда шаг уровней шпильки и комплектность принимают на веру. Разберём ошибки, которые дороже всего обходятся.
Закупка без учёта расчётного удержания
Самая дорогая ошибка. Ограждение берут «по высоте» и «по цене за метр», не соотнося с задачей. В итоге на объекте с высоким требованием к удержанию стоит конструкция, подобранная по прайсу. Переделка — это демонтаж, новая закупка, новый монтаж и объяснения с заказчиком.
Игнорирование требований к крепежу
Крепёж закупают отдельно и «по диаметру». Квадратный подголовник, диапазон длин, шайбы — всё это выглядит мелочью, пока монтажники не встанут. Правило простое: крепёж идёт в одной спецификации с ограждением.
Несоответствие световозвращателей требованиям
Световозвращатели берут «похожие» или не берут вовсе. Тип КД6 выбирается по таблице 2 ГОСТ 33151, и это не та позиция, где уместна импровизация.
Экономия на комплектах в ущерб сроку службы
Разница в цене между партиями часто объясняется не жадностью продавца, а материалом, морозостойкостью и качеством покрытия. Экономия здесь оборачивается заменой партии через сезон — и второй закупкой по цене выше первой.
Заказ без запаса по крепежу и расходникам
Партия приходит ровно «по расчёту», без запаса. Первая же потеря болтов при разгрузке — и объект стоит. Запас 5–10% по крепежу и расходникам — нормальная практика, а не переплата.
Отдельно стоит помнить про хранение: если партия зимует на открытой площадке или в неотапливаемом складе, условия хранения нужно учитывать заранее. Как это выглядит на таре, хорошо видно в разборе про то, почему ящики примерзают друг к другу — принцип тот же: условия площадки закладывают до счёта.
Куда обратиться за комплектами с проверенным шагом шпильки
В каталоге 1 Микрон собраны комплекты для дорожных работ, ограждения участков, парковок и территорий — с документацией по крепежу и возможностью запросить образец до счёта. Это тот случай, когда поставщик помогает разобраться в параметрах, а не просто отгружает коробки.
Для зон с повышенными требованиями к заметности берут конусы повыше — 520 мм с двумя белыми полосами и утяжелением. Комплектуются по 5 штук, что удобно, когда объект разбит на участки.
Что можно запросить у нас
- Схему крепления и спецификацию крепежа на конкретную модель ограждения.
- Образец секции для пробной стыковки на объекте.
- Подбор комплекта под проект: по удержанию, профилю, условиям эксплуатации.
- Расчёт количества крепежа и расходников на вашу партию.
Как это работает на практике
Вы описываете объект: где стоит ограждение, какая нагрузка предполагается, какие условия хранения и монтажа. Мы подбираем комплект и отдаём документацию, по которой вы сверите шаг уровней шпильки с проектом до подписания счёта. Если объект типовой — склад, парковка, стройплощадка, тепличное хозяйство — подбор занимает один разговор.
Если объект небольшой и нужен один высокий конус для обозначения опасного участка, удобнее взять поштучно, чем комплектом.
Загляните в раздел строительство и ремонт — там собраны позиции для объектов и благоустройства, а по условиям доставки можно сразу прикинуть логистику партии на площадку.
Частые вопросы
Что означает расстояние между уровнями шпильки в дорожном ограждении?
Это вертикальный шаг между рядами крепёжных шпилек, которыми секции балок соединяются между собой и с консолями. Параметр определяет, насколько равномерно нагрузка распределится по конструкции и как поведёт себя узел под удержанием.
Можно ли использовать один шаг шпильки для всех типов ограждений?
Нет, универсального шага не существует. Расстояния между уровнями ограждения выбираются исходя из необходимого удержания, профиля и других конструктивных параметров и проверяются расчётом и испытаниями, поэтому шаг всегда привязан к конкретной модели и проекту.
Какие крепёжные элементы нужны для соединения секций балок?
Для соединения секций балок между собой и с консолями применяют болты с полукруглой головкой и квадратным подголовником М16х35 – М16х45, гайки М16 и шайбы 16. Квадратный подголовник стопорит болт в пазу, чтобы монтажник затянул гайку одним ключом.
Как проверить соответствие ограждения требованиям при закупке?
Запросите схему крепления, спецификацию крепежа и образец секции, затем сверьте шаг уровней шпильки с проектом. Отдельно проверьте комплектность: крепёж, световозвращатели, заглушки — и условия хранения партии на площадке.
Влияет ли расстояние между уровнями шпильки на срок службы ограждения?
Да, влияет напрямую. Если шаг нарушен или узел собран с перекосом, нагрузка концентрируется в отдельных точках, металл и покрытие изнашиваются быстрее, а соединение расшатывается. Проектный шаг — это условие нормального срока службы, а не формальность.
Нужно ли учитывать световозвращатели КД6 при выборе комплекта?
Да, их стоит закладывать в спецификацию вместе с ограждением. Световозвращатели типа КД6 рекомендуется выбирать по таблице 2 ГОСТ 33151, а их расположение по высоте часто привязывают к уровням крепления, поэтому комплектность проверяют сразу.
Что делать, если шаг шпильки на поставленных секциях не совпал с проектом?
Не рассверливайте отверстия на объекте — это выводит узел из проектного состояния и перекладывает ответственность на монтажника. Зафиксируйте несоответствие и требуйте замены партии у поставщика.
Сколько крепежа брать на партию ограждений?
Считайте по узлам: количество точек крепления на секцию умножайте на число уровней шпильки и на количество секций, затем добавьте 5–10% запаса. Крепёж теряется при разгрузке и монтаже, а недостача десятка болтов останавливает смену.
