Конус без вехи видно с двадцати метров, а веху с конусом — с двухсот. Если на объекте нужно, чтобы ограждение читалось издалека — на подъезде к котловану, на повороте внутрискладского проезда, вдоль полосы работ, — вам нужна не отдельная стойка и не самодельная конструкция из арматуры, а втулка-держатель вехи в конусе. Это небольшая деталь, которая вставляется в отверстие стандартного конуса и служит посадочным местом для сигнальной вехи.
Смысл простой: конус даёт устойчивость и вес, веха даёт высоту и заметность. Вместе они закрывают задачу, которую по отдельности решают плохо. Конус сам по себе низкий, его теряют в траве и за сугробами. Веха сама по себе лёгкая, её кладёт ветром. А крепление вехи в конусе соединяет одно с другим без сварки, без бетонирования и без покупки тяжёлых стоек.
Для закупщика это ещё и вопрос экономики. Втулка стоит несопоставимо меньше, чем отдельная сигнальная стойка с основанием, а работает на тех же задачах: временные схемы движения, ограждение участков, зоны разгрузки, парковки, тепличные комплексы. Ниже — как выбрать, как посчитать и что проверить при приёмке.

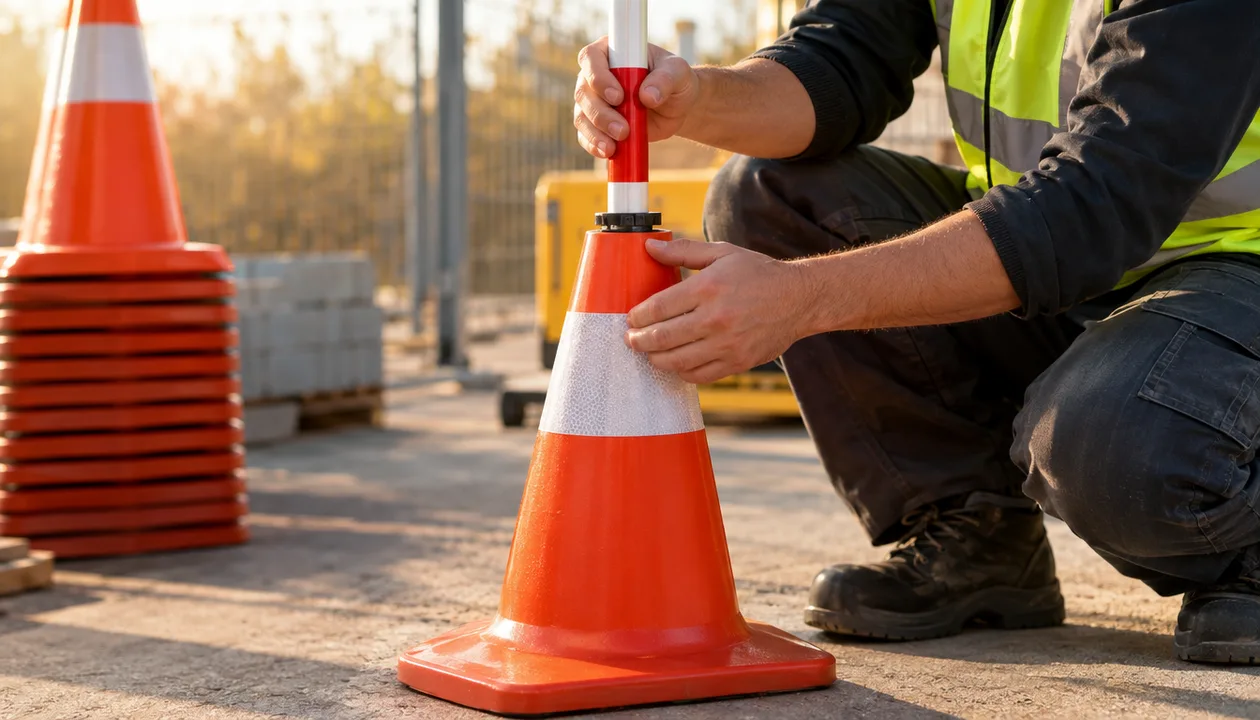

Что такое крепление вехи в конусе и зачем оно нужно закупщику
Крепление вехи в конусе — это втулка-держатель, которая устанавливается в дорожный конус и служит основанием под сигнальную оградительную веху. Проще говоря, это переходник: снизу он садится в посадочное отверстие конуса, сверху принимает штырь вехи.
Зачем вообще городить конструкцию из двух предметов
Каждый элемент в этой паре делает свою работу. Конус — это вес, площадь опоры и низкая заметность. Веха — это высота и световозвращающие полосы на уровне глаз водителя. По отдельности у обоих есть слабое место.
- Конус высотой 320–520 мм в высокой траве, за отвалом снега или за припаркованной машиной просто не виден. Водитель замечает его поздно.
- Веха без основания падает от первого порыва, а на мокром асфальте ещё и уезжает.
- Стойка с бетонным блоком решает обе задачи, но весит так, что её не переставишь одному и не увезёшь десяток в багажнике.
Втулка-держатель убирает компромисс. Вы получаете высоту вехи и мобильность конуса одновременно.
Где это реально применяется
Втулка размещается в дорожных конусах, барьерах и других средствах дорожного ограждения. На практике это означает несколько типовых сценариев:
- Дорожные работы и временные схемы движения. Веха на конусе обозначает границу полосы, направляет поток, выделяет начало ограждения. Водитель видит вертикаль издалека и заранее перестраивается.
- Стройплощадки и зоны разгрузки. Прораб закрывает въезд, место работы крана, зону складирования. Веха на конусе держит границу, которую видно с кабины самосвала.
- Парковки и территории. Управляющий парковкой выделяет места для спецтехники, зону для инвалидов, участок под мойку или ремонт покрытия.
- Коммунальные и дорожные службы. Открытый люк, провал, место аварии на сетях — всё, что нужно обозначить быстро и снять так же быстро.
- Тепличные хозяйства и выгонка. Внутри длинных пролётов веха на конусе размечает проезды для тележек и границы грядок, чтобы техника не заезжала на посадки.
Что это даёт закупщику в деньгах и в хлопотах
Посчитайте на пальцах. Отдельная сигнальная стойка с утяжелённым основанием — это отдельная позиция в смете, отдельное место на складе и отдельный риск, что её унесёт или украдут. Втулка же позволяет использовать те конусы, которые у вас уже есть, — а конусы есть почти на любом объекте.
Дальше три практических выгоды:
- Ремонтопригодность. Треснул конус — заменили конус, втулка осталась. Сломалась втулка — поменяли втулку за копейки, веха цела.
- Унификация хранения. Вместо десяти разных стоек на складе лежит ящик втулок и ящик конусов. Собирается под задачу за пять минут.
- Гибкость схемы. Нужна высота — поставили веху. Не нужна — вынули втулку, и у вас обычный конус для разметки или тренировки.
Если у вас на объекте конусы уже работают, посмотрите на дорожные конусы в каталоге — там видно, какие позиции идут комплектами и под какие задачи. А если вы только собираете схему ограждения с нуля, начните с материала сколько конусов на участок работ — он помогает не переплатить за лишние единицы.
Как устроена втулка-держатель и какие параметры важны при закупке
Втулка-держатель — это деталь из полимерного композита, которая вставляется в отверстие конуса и принимает штырь вехи. Конструктивно всё просто, но именно от нескольких параметров зависит, будет ли конструкция стоять или развалится на первом же выезде.
Материал: почему полимерный композит, а не что-то другое
Втулка изготавливается из полимерного композита. Для закупщика это означает три вещи, которые важны в поле:
- деталь не ржавеет и не требует покраски, в отличие от металлического переходника;
- она не царапает и не режет пластик конуса при установке;
- при наезде колесом она скорее деформируется, чем разлетится на осколки.
Металл в этой роли был бы тяжелее и опаснее: погнутый переходник потом не вынуть, а острые кромки травмируют и веху, и руки монтажника.
Размер: главная цифра, которую надо сверить
Типовой размер втулки — 4,5 см. Это посадочный параметр, и его обязательно надо сверить с двумя вещами:
- Отверстие в конусе. Если втулка входит свободно, с люфтом, — веха будет болтаться и выпадать. Если не входит вовсе — вы купили не то.
- Диаметр штыря вехи. Втулка должна держать веху плотно, без продольного хода, иначе вся конструкция гуляет на ветру.
Не полагайтесь на память и на «стандарт». Померьте рулеткой отверстие в вашем конусе и диаметр штыря вашей вехи. Это две минуты, которые экономят возврат партии на десять ящиков.
Цвет и заметность
Втулки бывают оранжевого цвета. Сам по себе цвет на функциональность не влияет — он не держит веху крепче. Но оранжевая втулка не теряется: её видно в траве, в снегу, в кузове среди прочего инвентаря. Если у вас на складе вечно «куда-то пропадают» мелкие детали, цвет — не мелочь.
Документы: что реально нужно от поставщика
Втулка-держатель не подлежит обязательной сертификации и декларированию соответствия. Это важно понимать до того, как вы начнёте требовать у поставщика сертификат, которого по этой позиции не бывает. В закупочной документации корректно требовать не сертификат, а соответствие заявленным характеристикам: материал, размер, партию, количество. Если внутренний регламент требует бумагу — уточните у снабжения, что именно они хотят видеть, чтобы не заблокировать поставку на пустом месте.
На что смотреть в описании позиции перед счётом
Соберите для себя короткий фильтр. Если в описании нет хотя бы этого, запрашивайте уточнение:
- материал — полимерный композит;
- посадочный размер;
- назначение — под сигнальную веху;
- фасовка — поштучно, ящиками по 10 шт. или иначе;
- совместимость с конусами и барьерами, для которых берёте.
Если позиция идёт в наборе с вехами и конусами, смотрите на комплект целиком. Например, набор конусов 10 шт. с белой полосой удобно брать как базу под последующее оснащение вехами — конусы уже одного типа, втулки под них подбираются один раз.

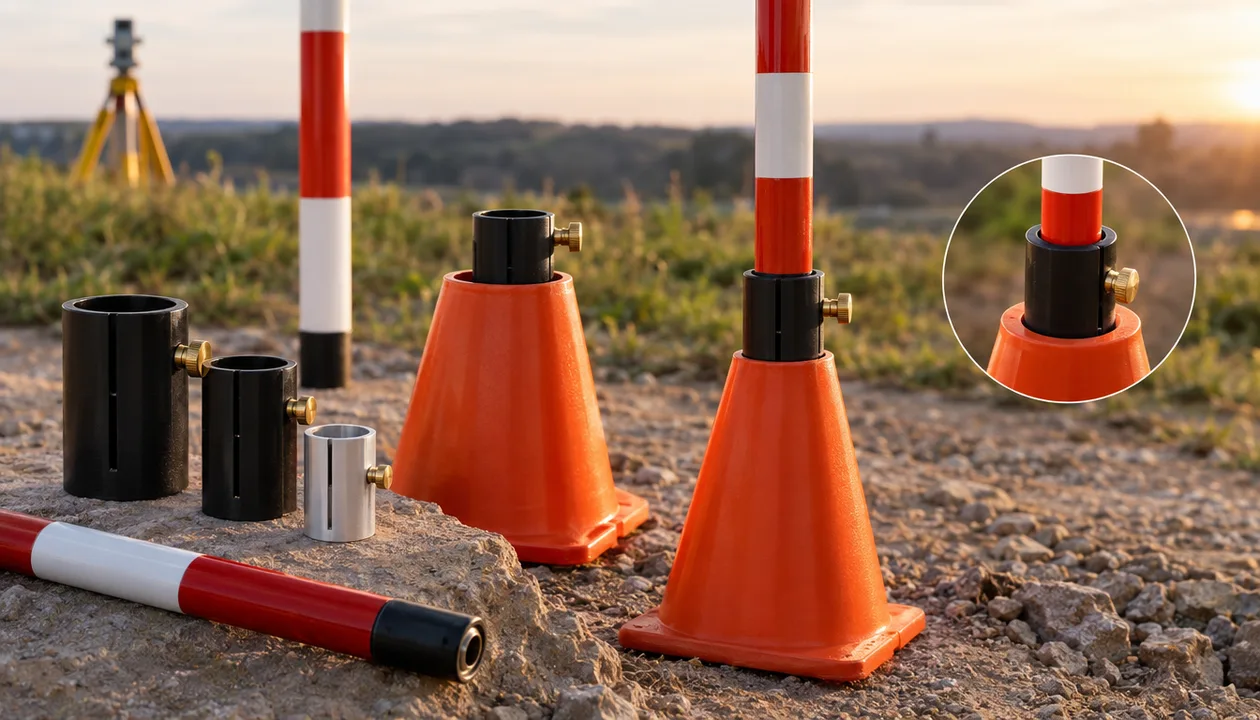

Совместимость: как подобрать втулку под конус и веху
Втулка размещается в дорожных конусах, барьерах и других средствах ограждения — но универсальной её назвать нельзя. Совместимость проверяется по двум размерам и одному весу, и делается это до оплаты счёта, а не после.
Два измерения, которые решают всё
Порядок действий простой и занимает пять минут:
- Возьмите свой конус и измерьте внутренний диаметр посадочного отверстия.
- Возьмите свою веху и измерьте диаметр штыря.
- Сверьте оба значения с размером втулки. Типовое значение — 4,5 см.
- Если планируете ставить веху в барьер — проверьте посадочное место и там, конструкция может отличаться.
Если вы закупаете всё сразу и с нуля, проще взять элементы одной линейки: тогда совместимость заложена производителем. Смешивать конусы одного поставщика с втулками другого можно, но только после замера.
Высота и вес вехи: где начинается устойчивость
Чем выше веха, тем больше плечо, на которое давит ветер, и тем важнее, чем вы её утяжелили снизу. Практическое правило: под веху высотой около метра берите конус с утяжелённым основанием, а не самый лёгкий сигнальный.
В ходу два типовых исполнения вех:
- Составная веха высотой 1000 мм — обычно из двух секций по 500 мм, с двумя световозвращающими полосами. Компактно хранится и перевозится.
- Цельная веха высотой 1,2 м — с двумя светоотражающими полосами, рассчитана на опасные зоны и временные работы.
Под такие вехи логично ставить конусы 520 мм с утяжелением: у них больше площадь опоры и собственный вес. Посмотрите конус 520 мм с утяжелителем — это как раз база под веху, а не под разметку.
Фиксация: почему в комплектах есть саморезы
Веха, просто вставленная во втулку, держится за счёт трения. На ровной площадке этого хватает. На открытом продуваемом участке — не всегда. Поэтому в комплектах мобильного ограждения идут саморезы: ими веха фиксируется, чтобы её не выбило порывом и не выдернули при перестановке.
Не игнорируйте этот пункт при закупке. Если вехи у вас уже есть, а саморезов нет — уточните у поставщика, чем комплектуется втулка. Это дешёвая деталь, которая снимает целый класс проблем.
Типичная ошибка подбора
Самая частая история: закупили втулки под один тип конуса, а на объект привезли другой — например, мягкий конус меньшей высоты без выраженного посадочного гнезда. Втулка в нём сидит неплотно, веха заваливается, и на объекте рождается «это всё ерунда, не работает».
Лечится это одним: перед закупкой партии возьмите один конус с объекта и проверьте на нём втулку. Если конусов несколько типов — проверьте на каждом. Если у вас на территории разные конусы под разные задачи, пригодится материал конусы на территории склада — там разобрано, как развести зоны и не смешивать инвентарь.
Комплектация под задачу: сколько втулок и вех закладывать
Количество считается не «на глаз», а от длины ограждения и шага расстановки. Ориентир для расчёта — комплект мобильного ограждения: 4 вехи высотой 1000 мм, 4 утяжелённых конуса высотой 330 мм, пластиковая цепь D6 красно-белая длиной 8 м и 4 самореза.
От чего отталкиваться в расчёте
Считайте так:
- Определите длину участка, который надо закрыть.
- Выберите шаг между конусами — он зависит от скорости потока и видимости.
- Разделите длину на шаг — получите количество конусов.
- Решите, сколько из них будут с вехами: обычно вехи ставят не на каждый конус, а на ключевые точки.
- Добавьте запас на износ и потери.
Если хотите посчитать точнее, есть отдельный разбор шаг расстановки конусов — он как раз про то, как длина участка превращается в конкретное число единиц.
Сколько вех ставить: не на каждый конус
Ставить веху на каждый конус — переплата и лишняя работа. Вехи нужны там, где водитель или пешеход должен заметить границу заранее:
- начало и конец ограждения;
- поворот или излом линии;
- место, где поток меняет направление;
- подход к пешеходной дорожке или выезду;
- зона, которая плохо просматривается.
Между этими точками достаточно обычных конусов. Так вы получаете читаемую схему и не покупаете вдвое больше вех, чем нужно.
Почему берут с запасом
Втулки и вехи — расходный инвентарь в широком смысле. Их теряют, забывают на объекте, сбивают колесом, оставляют под снегом. На складе, где инвентарь выдают бригадам, потери идут постоянно.
Практика закупки комплектами: втулки ящиками по 10 шт., конусы по 5 шт. Это удобная фасовка — ящик закрывает типовую малую зону целиком, а остаток ложится на склад без россыпи по углам. Если у вас уже есть проблема с исчезновением инвентаря, посмотрите материал конусы крадут с площадки — там про учёт и снижение потерь, втулки в эту логику встраиваются так же.
Цепь и соединение конусов
В комплектах идёт пластиковая цепь D6 красно-белая длиной 8 м. Она соединяет конусы в непрерывную линию и не даёт прохожему просочиться между ними. При расчёте держите в голове: одна цепь на 8 м — это примерно на тот же отрезок, что закрывают четыре конуса комплекта. Если линия длиннее, цепи берут кратно.
Пример расчёта для типовой задачи
Допустим, вы закрываете 24 метра проезда на территории производственной базы. Шаг между конусами — 3 метра. Получается восемь конусов. Вехи ставите на четырёх: начало, излом линии, выезд и конец. Втулок, соответственно, тоже четыре — плюс пара в запас на складе. Цепи нужно три отрезка по 8 м.
Такой расчёт занимает минуту, а экономит и деньги, и объяснения с бухгалтерией, почему в смете десять вех на восемь конусов.

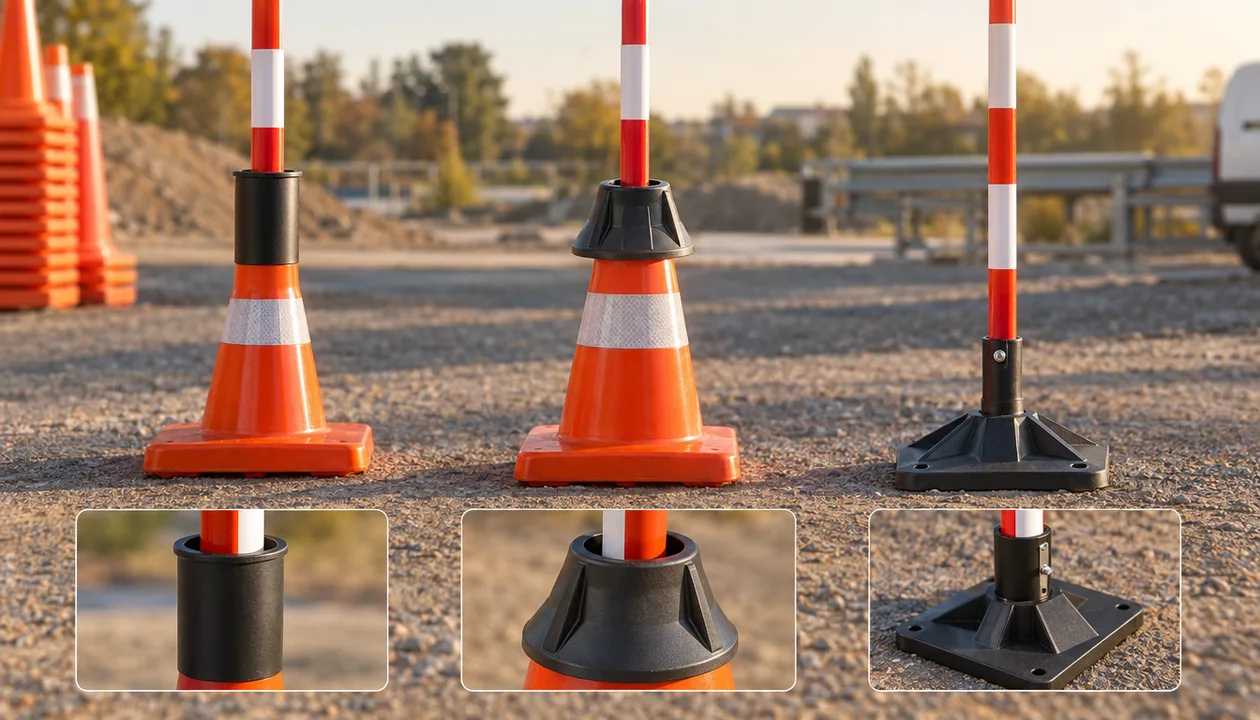

Сравнение вариантов: втулка-держатель, конус с гнездом и отдельная стойка
Веху можно поставить тремя способами, и у каждого есть своя ниша. Втулка-держатель — самый гибкий вариант, если конусы у вас уже есть. Конус с готовым гнездом удобнее в сборке, но дороже и менее ремонтопригоден. Отдельная стойка не требует конуса вовсе, зато проигрывает в мобильности.
| Вариант | Что нужно докупить | Мобильность | Ремонтопригодность | Когда выбирать |
|---|---|---|---|---|
| Втулка-держатель | только втулки | высокая: снял веху, конус поехал дальше | высокая: меняется отдельная деталь | конусы уже есть, схема меняется часто |
| Конус с готовым гнездом | конусы нового типа | высокая | средняя: гнездо — часть конуса | схема стабильная, инвентарь обновляется целиком |
| Отдельная стойка | стойки с основанием | низкая: вес и габарит | средняя | стационарные зоны, долгие работы, жёсткие требования |
Что это значит на практике
Если у вас десять объектов и на каждом своя схема — берите втулки. Вы докупаете копеечную деталь и получаете вехи на всех имеющихся конусах.
Если вы обновляете парк инвентаря целиком и схема годами не меняется — можно взять конусы с гнездом. Посмотрите конус с гнездом под веху — там разобрано, когда такой вариант оправдан, а когда вы переплачиваете за встроенное решение.
Если речь о стационарном ограждении на месяцы — стойка честнее. Но в 90% задач ЖКХ, складов и подрядчиков по благоустройству выигрывает связка «конус + втулка».
Чего не стоит делать
Не пытайтесь собрать конструкцию из подручного: арматура в ведре с бетоном, труба в покрышке, деревянный колышек. Такое ограждение не читается ночью, разваливается при перестановке и создаёт риск, за который потом отвечает производитель работ. Штатная втулка стоит несопоставимо меньше, чем разбор последствий.
На что смотреть при приёмке партии втулок и конусов
Приёмка — это пять минут на ящик, которые экономят недели переписки. Проверяйте партию по чек-листу, а не «на глазок».
Геометрия и посадка
Первое, что делаете, — вставляете втулку в конус.
- Втулка должна входить плотно, без люфта.
- Веха в втулке не должна болтаться продольно и проворачиваться свободно.
- Посадка должна повторяться на нескольких конусах из партии, а не только на том, что вы вынули первым.
Если втулка болтается — на объекте вехи будут падать, и виноват будет не монтажник.
Внешний осмотр полимерного композита
Осмотрите несколько втулок из ящика:
- нет трещин и расслоений;
- нет заусенцев и острых кромок, которые режут руки и пластик вехи;
- нет следов деформации, «поведённой» геометрии;
- цвет равномерный, без выцветших пятен.
Одна бракованная деталь в ящике — повод вскрыть второй ящик и посмотреть, единичный это случай или партия.
Комплектность
Если позиция идёт набором, сверьте всё по списку. В комплекте мобильного ограждения должно быть: 4 вехи высотой 1000 мм, 4 утяжелённых конуса высотой 330 мм, пластиковая цепь D6 длиной 8 м, 4 самореза. Пересчитайте каждую позицию, а не только коробку целиком.
Количество и фасовка
Сверьте фактическое количество с упаковочным листом. Типовые фасовки — ящики по 10 шт. и комплекты конусов по 5 шт. Если по документам десять, а в ящике девять, фиксируйте это в приёмке сразу, а не через месяц, когда всплывёт на объекте.
Что проверить у конусов в той же партии
Втулка работает не сама по себе, а в паре с конусом. Поэтому в приёмке смотрите и на конусы:
- высота и наличие световозвращающих полос — по заявленному исполнению;
- наличие утяжелителя, если брали утяжелённые;
- ровное основание, конус не качается на плоскости;
- стенка без трещин и потёртостей на сгибе.
Для ориентира: конус 520 мм с двумя полосами и утяжелением — комплект из 10 шт., удобно закрывает целую зону одной поставкой.
Как оформить замечания
Если нашли несоответствие — не подписывайте приёмку «с оговоркой на словах». Зафиксируйте в акте: позиция, количество, характер дефекта, фото. Это особенно важно, когда партия идёт на несколько объектов и разойдётся по бригадам — потом не восстановишь, откуда пришла бракованная втулка.
Условия эксплуатации и типичные ошибки при использовании крепления
Крепление вехи в конусе держится ровно до тех пор, пока вы учитываете три вещи: вес основания, ветер и температуру. Всё остальное — вопрос дисциплины на объекте.
Мокрый асфальт и ветер
На мокром покрытии и при сильном ветре устойчивость решает не втулка, а вес конуса. Веха высотой метр работает как парус: чем больше плечо, тем сильнее её тянет. Поэтому под вехи ставьте утяжелённые конусы, а на открытых продуваемых участках — фиксируйте веху саморезом.
Если у вас уже была история, когда ограждение складывалось от порыва, посмотрите разборы конус переворачивается от потока воздуха и конус скользит по мокрому асфальту — там про то, что проверять в партии до оплаты и как подбирать вес под задачу.
Не превышайте расчётную высоту
Каждый конус рассчитан на определённую нагрузку. Веха выше той, под которую подобрано основание, — прямой путь к завалу. Если нужна веха 1,2 м, ставьте её на конус 520 мм с утяжелением, а не на лёгкий 320 мм. Мягкий конус меньшей высоты хорош для разметки, но не как несущее основание.
Мороз и хрупкость
При отрицательных температурах полимерный композит может становиться более хрупким. Это не значит, что втулка сломается сама — но ударные нагрузки, например броски ящика с высоты на бетон, зимой переносятся хуже. Возить и хранить втулки зимой лучше в таре, а не россыпью в кузове.
Если объект работает круглый год, выбирайте конусы с заявленным температурным диапазоном. Посмотрите конус КС-2.4 с диапазоном от -50 до +40 — такие позиции рассчитаны на зимнюю эксплуатацию без сюрпризов. Подробнее про выбор по температуре — в материале морозостойкость дорожного конуса.
Хранение
Втулки храните в сухом месте, защищая от прямых солнечных лучей. Полимерный композит не боится влаги как таковой, но ультрафиолет и постоянная сырость сокращают срок службы любой пластиковой детали. Ящик для хранения решает вопрос за один раз: детали не рассыпаются, не теряются и не лежат под открытым небом.
Пять ошибок, которые встречаются чаще всего
- Купили втулки, не померив конус. Самая дорогая ошибка по последствиям.
- Поставили метровой вехой на лёгкий конус. Заваливается при первом ветре.
- Не зафиксировали веху саморезом на открытом участке. Веху выбивает, ограждение рассыпается.
- Смешали конусы разных типов в одной схеме. Часть вех сидит плотно, часть болтается — выглядit неряшливо и работает плохо.
- Хранят втулки россыпью в кузове. Зимой бьются, летом теряются.
Как продлить срок службы комплекта
Профилактика простая и не требует бюджета:
- после смены снимайте вехи и укладывайте их отдельно, не оставляйте на конусах на ночь;
- не бросайте конусы с вехами с высоты — снимайте веху перед погрузкой;
- раз в сезон проверяйте, не разболтались ли посадки, и подтягивайте фиксацию;
- ведите учёт выдачи по бригадам, чтобы понимать реальный расход.
Если инвентарь разъезжается по объектам и не возвращается, посмотрите материал конусы вокруг открытого люка — там показано, как комплект под объект собирается и учитывается, чтобы не докупать одно и то же каждый месяц.
Частые вопросы
Можно ли использовать втулку-держатель с любым дорожным конусом?
Нет, универсальной втулка не является. Она размещается в дорожных конусах, барьерах и других средствах ограждения, но посадку нужно проверять по факту: измерьте отверстие конуса и диаметр штыря вехи и сверьте с размером втулки. Проще всего взять один конус с объекта и примерить на нём втулку до закупки партии.
Чем отличается втулка-держатель от конуса с готовым гнездом под веху?
Втулка — отдельная деталь, которая вставляется в обычный конус. Конус с гнездом имеет посадочное место, встроенное в корпус. Втулка дешевле в ремонте: сломалась — заменили одну деталь. У конуса с гнездом износ гнезда означает замену всего конуса, зато собирается он быстрее и не требует подбора деталей.
Сколько втулок и вех нужно на 10 метров ограждения?
Ориентируйтесь на шаг расстановки. При шаге 3 метра на 10 метров уйдёт примерно 4 конуса, из них с вехами обычно ставят 2–3 — на начало, излом линии и конец. Точный расчёт зависит от скорости потока и видимости, но порядок цифр именно такой. Запас на износ добавляйте сверху.
Нужен ли сертификат на втулку-держатель вехи в конусе?
Втулка-держатель не подлежит обязательной сертификации и декларированию соответствия. Требовать сертификат по этой позиции не имеет смысла — его просто не бывает. В закупочной документации корректнее фиксировать характеристики: материал, посадочный размер, назначение и количество.
Какой размер втулки выбрать для стандартной вехи?
Типовой размер втулки — 4,5 см. Но «стандартной» вехи не существует: у разных производителей свой диаметр штыря. Поэтому сначала измерьте штырь своей вехи и посадочное отверстие конуса, а потом сверяйте с размером втулки. Ошибка в пару миллиметров превращается в болтающуюся веху на объекте.
Как закрепить веху в конусе, чтобы её не выбило ветром?
Вставьте веху во втулку и зафиксируйте саморезом — в комплектах мобильного ограждения они идут в наборе. Дополнительно поставьте под веху конус с утяжелённым основанием: вес снизу держит конструкцию лучше, чем любая фиксация сверху. На совсем открытых участках вехи лучше ставить не на каждый конус, а на ключевые точки.
Втулка подойдёт для барьера или только для конуса?
Втулка размещается и в конусах, и в барьерах, и в других средствах дорожного ограждения. Но посадочные места у них разные, поэтому для барьера проверяйте посадку отдельно. Не переносите автоматически вывод, сделанный по конусу, на барьер — это разные конструкции.
Что делать, если втулка сидит в конусе свободно?
Свободная посадка — это брак подбора, а не мелочь. Веха будет гулять, а на ветру и вовсе выпадать. Вариантов два: подобрать втулку под ваш конус или взять конусы того типа, под который втулка рассчитана. Второй путь часто выгоднее, если инвентарь вы всё равно обновляете.
Собирать ограждение из конуса и вехи — задача, которая решается один раз и потом работает годами. Главное — не покупать втулки «наугад»: померьте посадку, выберите конус с утяжелением под высоту вехи, возьмите запас и держите мелкие детали в таре, а не россыпью. Если хотите закрыть вопрос сразу и без подбора, посмотрите конусы и оснащение в каталоге — там собраны позиции под временные схемы, склады, парковки и территории, а по фасовкам видно, что удобно брать комплектом под ваш объект.
